Gangverlichting voor magazijnen met vorkheftrucks en lange zichtlijnen

Q: Waarom magazijngangen standaard bewegingssensoren verslaan

Bewegingssensoren die zijn ontworpen voor commerciële ruimtes gaan uit van een open plattegrond met gematigde plafondhoogtes, waar mensen vanuit elke richting kunnen naderen. Een plafondgeplaatste sensor in een kantoor verwacht bijvoorbeeld iemand te detecteren die door het gezichtsveld loopt, een beweging die een duidelijk thermisch signaal geeft. Het is geoptimaliseerd voor omnidirectionele dekking in een vierkante of ronde area.

Magazijnmedewerkers kennen het gevoel: je bent midden in een gang, bezig met je taak, en plotseling doven de lichten uit. Of je verandert in een verduisterde gang en moet twintig voeten lopen voordat de sensoren eindelijk wakker worden. Dit zijn geen geïsoleerde storingen door defecte apparatuur. Het zijn symptomen van een fundamenteel misverstand tussen standaard bewegingssensoren en de unieke geometrie van een magazijngang.

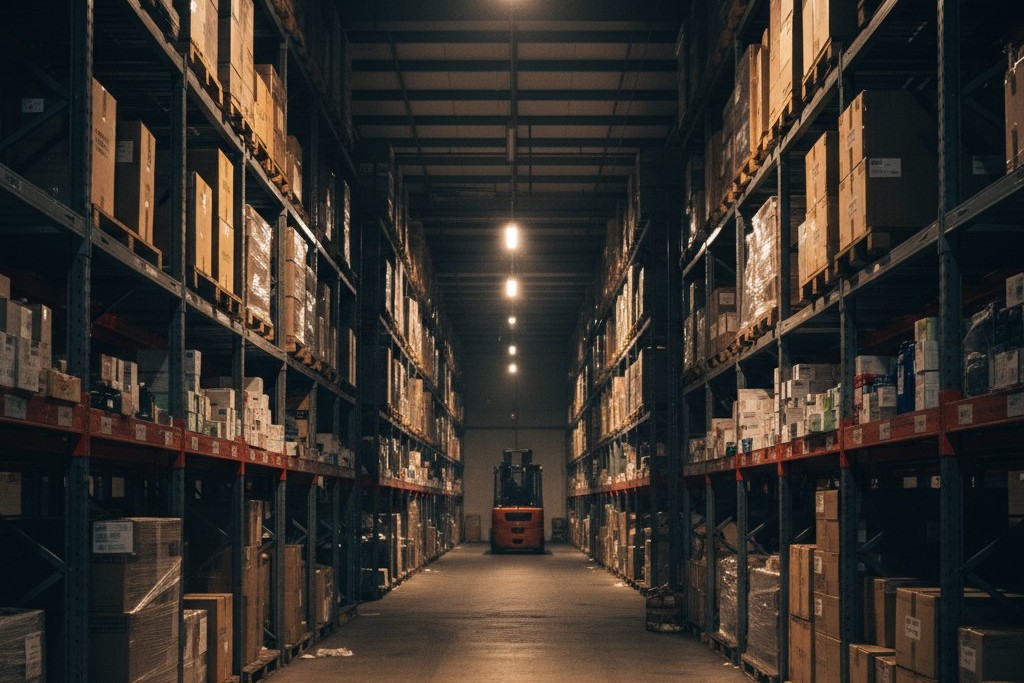

Een lange, hoge magazijngang met industrieel rekken, waarbij de plafondlichten slechts gedeeltelijk aanstaan, waardoor donkere, gevaarlijke zones in de verte ontstaan. — Standaard bewegingssensoren slagen er vaak niet in om activiteit te detecteren in lange magazijngangen, wat leidt tot inconsistente en onveilige verlichtingsomstandigheden.

De meeste beweging detectors zijn ontworpen voor open ruimtes zoals kantoren, waar mensen zich in onvoorspelbare patronen bewegen. Maar magazijngangen zijn anders. Ze zijn lange, smalle corridors met gerichte verkeersstromen en torenhoge rekken die blinde vlekken creëren. Het toepassen van kantoorgebaseerde detectiestrategieën hier veroorzaakt dagelijkse frustraties en echte veiligheidsrisico's, vooral wanneer heftrucks en voetgangers in dezelfde slecht verlichte zones werken. Een werknemer die met hun armen zwaait om een licht te activeren, is een systeem dat heeft gefaald en een obstakel wordt in plaats van een hulp.

Dit probleem oplossen vereist een aanpak die verder gaat dan generieke hardware. Het vereist een doordachte ontwerpbenadering die rekening houdt met lange zichtlijnen, interferentie tussen gangpaden en de constante vibratie van zwaar materieel. Het doel is voorspelbare, betrouwbare verlichting die de workflow ondersteunt, niet onderbreekt.

Waarom magazijngangen standaard bewegingssensoren verslaan

Bewegingssensoren die voor commerciële ruimtes zijn gebouwd, gaan uit van een open vloerplan met gematigde plafondhoogtes, waar mensen vanuit elke richting kunnen naderen. Een plafondgebaseerde sensor in een kantoor, bijvoorbeeld, verwacht iemand te detecteren die loopt door zijn gezichtsveld, een beweging die een helder thermisch signaal creëert. Het is geoptimaliseerd voor omnidirectionele dekking binnen een vierkante of ronde zone.

Magazijngangen schenden al deze aannames. De geometrie is lineair, niet radiaal. Een gang kan honderd voet lang zijn, maar slechts tien voet breed — een extreem aspectverhouding die geen enkele sensor efficiënt kan dekken. Mensen kruisen de ruimte niet onder verschillende hoeken; ze bewegen recht door de gang, of ze nu naar de sensor toe gaan of ervan weg. Deze frontale beweging is berucht moeilijk te detecteren voor passieve infraroodsensoren (PIR), omdat het minimale zijwaartse bewegingen genereert in de detectiezones van de sensor.

Laat u inspireren door Rayzeek Motion Sensor Portfolio's.

Vind je niet wat je zoekt? Maak je geen zorgen. Er zijn altijd alternatieve manieren om je problemen op te lossen. Misschien kan een van onze portfolio's helpen.

PIR Bewegingssensoren

Schakelaars met bewegingssensor

Bezettingssensoren

Bewegingssensor airconditioner

Lichtstrips met bewegingssensor

DC-bewegingssensoren/dimmers met laag voltage

Draadloze bewegingssensorkits

Dit mismatch wordt duidelijk wanneer een werknemer vanaf het uiteinde van een gang naar binnen komt. Ze kunnen tientallen voeten in de duisternis vooruitgaan voordat de sensor eindelijk hun aanwezigheid registreert, wat een duidelijk veiligheidsrisico vormt. De verleidelijke oplossing — de gevoeligheid verhogen — werkt vaak averechts. Een te gevoelige sensor kan geactiveerd worden door activiteit in een aangrenzende gang of door vibraties in de stellingen, waardoor de lichten onnodig blijven branden en energiebesparing teniet wordt gedaan.

De fysieke barrière van de gang verergert het probleem. Hoge stellingen geladen met pallets vormen stevige muren die de zichtlijn van een sensor naar loodrechte gangen blokkeren. Een werknemer bij een kruising kan volledig onzichtbaar zijn voor een sensor in de volgende gang, wat betekent dat ze een hoek kunnen omslaan en direct in de duisternis stappen. Dit is geen defect van de sensor; het is het voorspelbare resultaat van het gebruik van technologie die bedoeld is voor open zichtlijnen in een omgeving die wordt gekenmerkt door obstructies.

Ten slotte gaan standaard sensoren uit van stabiele bevestigingsomstandigheden. Kantoordaken zijn rigide en trillingsvrij. Magazijnstructuren trillen echter door mechanische stress van rijdende heftrucks en gevallen pallets. Wanneer sensoren op stellingen worden gemonteerd, kan deze vibratie hun uitlijning verschuiven, kalibratie laten afwijken, of zelfs valse alarmen veroorzaken. Het resultaat is onbetrouwbare dekking die mensen niet kan detecteren of energie verspilt door valse positieven. Dit zijn geen randgevallen; het zijn de bepalende kenmerken van de magazijnomgeving.

Aisleway Optics en De Uitdaging van de Lange Zichtlijn

De optische uitdaging in een gang begint met het gezichtsveld van een sensor. Een passieve infraroodsensor werkt door het detecteren van een warm voorwerp dat beweegt tussen de gesegmenteerde detectiezones. Beweging door deze zones creëert een sterk signaal. Beweging richting de sensor kan echter een object te lang binnen één zone houden, wat een signaal oplevert dat te zwak is om de lichten te activeren.

Magazijnpaden zorgen voor dit worstcasescenario. Omdat de meeste beweging lineair is, beweegt een medewerker die naar een sensor aan het uiteinde van het pad loopt, op de minst detecteerbare manier mogelijk. De sensor kan een duidelijk zichtlijn hebben, maar dat betekent niet hetzelfde als betrouwbare detectie. Daarom worden ultrasone of microgolftechnologieën, die Doppler-shifts van naderende beweging detecteren, vaak overwogen voor paden, ondanks hun hogere kosten en gevoeligheid voor storingen.

Detectiehoekkromme-gegevens in smalle corridors

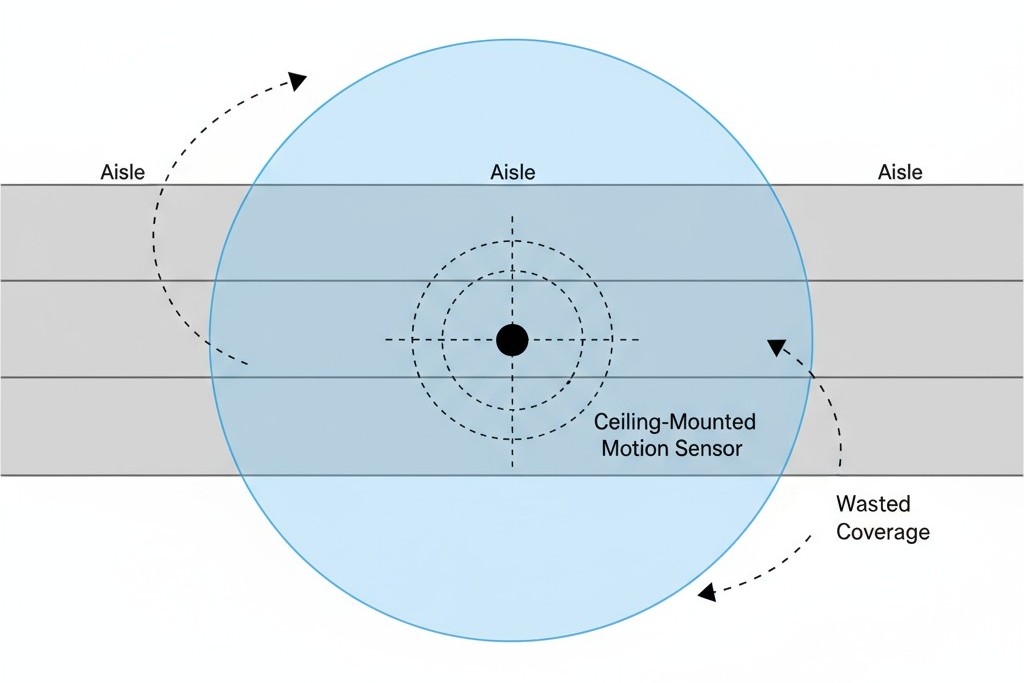

Een diagram met een top-down overzicht van een magazijngang. Een brede, circulaire detectiepatroon van een standaard bewegingssensor wordt overgelegd, waarmee wordt getoond hoe het grootste deel van de dekking uitloopt in aangrenzende, irrelevante gebieden. — De brede, cirkelvormige detectiehoekkromme van een standaardsensor is inefficiënt in een lang, smal pad, wat leidt tot dekking gaps en valse triggers van aangrenzende activiteit.

De breedte van het pad beperkt de opties verder. Een standaard sensor kan een detectiehoekkromme projecteren die een straal van 6 meter op de vloer dekt — perfect voor een open ruimte. In een 2,4 meter breed pad spatten echter de meeste van die dekking in aangrenzende paden uit. De sensor kan zijn gezichtsveld niet verkleinen om het pad te matchen zonder zijn detectiebereik over de lengte te verminderen.

Montagehoogte voegt een andere complexiteit toe. Een hogere montage verlengt het bereik van de sensor maar verstevigt de kijkhoek, waardoor het nog moeilijker wordt om naderende beweging te detecteren. Een lagere montage verbetert de gevoeligheid, maar verkleint het dekkingsgebied, waardoor meer sensoren per pad nodig zijn. De ideale hoogte is een zorgvuldig berekende combinatie op basis van het patroon van de sensor, de breedte van het pad en het verwachte verkeer — een berekening die zelden wordt vermeld in datasheets voor open kantoorruimtes.

In een pad van 30 meter moet een sensor betrouwbaar presteren op zijn maximale bereik, waar het signaal het zwakst is. Omgevingsfactoren zoals temperatuur stratificatie, veelvoorkomend in hoog magazijn, kunnen thermische lagen creëren die interfereren met infrarooddetectie over lange afstanden. Een sensor die perfect werkt in een klimaatgeregelde kantoorruimte kan falen waar het temperatuurverschil van vloer tot plafond meer dan 15°F bedraagt.

Het richtingsprobleem voor lineair verkeer

Het voorspelbare, eendirectionele verkeer in paden vormt een andere uitdaging. Als een medewerker een pad afloopt en stopt om een item op te halen, stopt alle beweging. Een sensor die op continue beweging vertrouwt, start onmiddellijk zijn timeout-telling. Als de timeout te kort is, gaan de lichten uit terwijl de medewerker nog steeds aanwezig is, waardoor hij zijn armen moet zwaaien om ze weer aan te zetten.

Dubbeltechnologiesensoren, die passieve infrarood combineren met ultrasone of microgolftechnologie, kunnen helpen door aanwezigheidsdetectie te behouden, zelfs wanneer beweging stopt. Het ultrasone onderdeel kan de kleine bewegingen van een stilstaande persoon detecteren. Deze sensoren moeten echter zorgvuldig worden afgesteld om valse triggers te voorkomen door heftrucks die in het volgende pad passeren, wat drukveranderingen kan veroorzaken die worden aangezien voor bezetting.

Vaak is de beste oplossing strategische plaatsing. Sensoren plaatsen aan beide uiteinden van een lang pad verandert een enkel lang bereikprobleem in twee betrouwbaardere, kortere bereiktaken. Hoewel dit de kosten van apparatuur verhoogt, lost het de fundamentele geometrische uitdaging op die een enkele sensor niet kan overwinnen.

Overgang tussen paden en dekking gaps

De meest verstorende storing in padverlichting is het blinde vlek bij een kruising. Een medewerker die bij een T-kruispunt staat, is zichtbaar voor sensoren in zijn huidige pad, maar volledig verborgen voor sensoren in het perpendiculare pad. Wanneer ze de hoek omgaan, stappen ze in een ruimte waar het verlichtingsbesturingssysteem geen idee heeft dat ze bestaan. De lichten blijven uit totdat de medewerker ver genoeg loopt om een sensor te triggeren, indien er zelfs een is die ze kan zien.

Op zoek naar bewegingsgevoelige energiebesparende oplossingen?

Neem contact met ons op voor complete PIR-bewegingssensoren, bewegingsgeactiveerde energiebesparende producten, bewegingssensorschakelaars en commerciële Occupancy/Vacancy-oplossingen.

Stuur een e-mail

Contactformulier

Online kletsen

De oorzaak is eenvoudig: rekken creëren een dicht muuras die het zicht van een sensor blokkeert. Een sensor in pad A kan niet om de hoek naar pad B kijken. Geen enkele gevoeligheid kan dit oplossen. De enige oplossing is om sensoren te plaatsen zodat elk mogelijk toegangsgebied naar een pad wordt gemonitord door een apparaat met een directe zichtlijn.

Dit staat direct haaks op het doel van het minimaliseren van het aantal sensoren. Een ontwerp met het minste aantal sensoren — door er één in het midden van elk pad te plaatsen — zal onvermijdelijk falen bij kruispunten. De medewerker die vanaf een kruispad binnenkomt, wordt een spook voor het systeem, aanwezig maar niet gedetecteerd. Dit falen ondermijnt het vertrouwen en leidt tot onveilige omwegen, zoals deuren open proppen voor omgevingslicht of de bewegingsbesturing helemaal uitschakelen.

Ontwerpen voor Kruispunten en Zoneovergangen

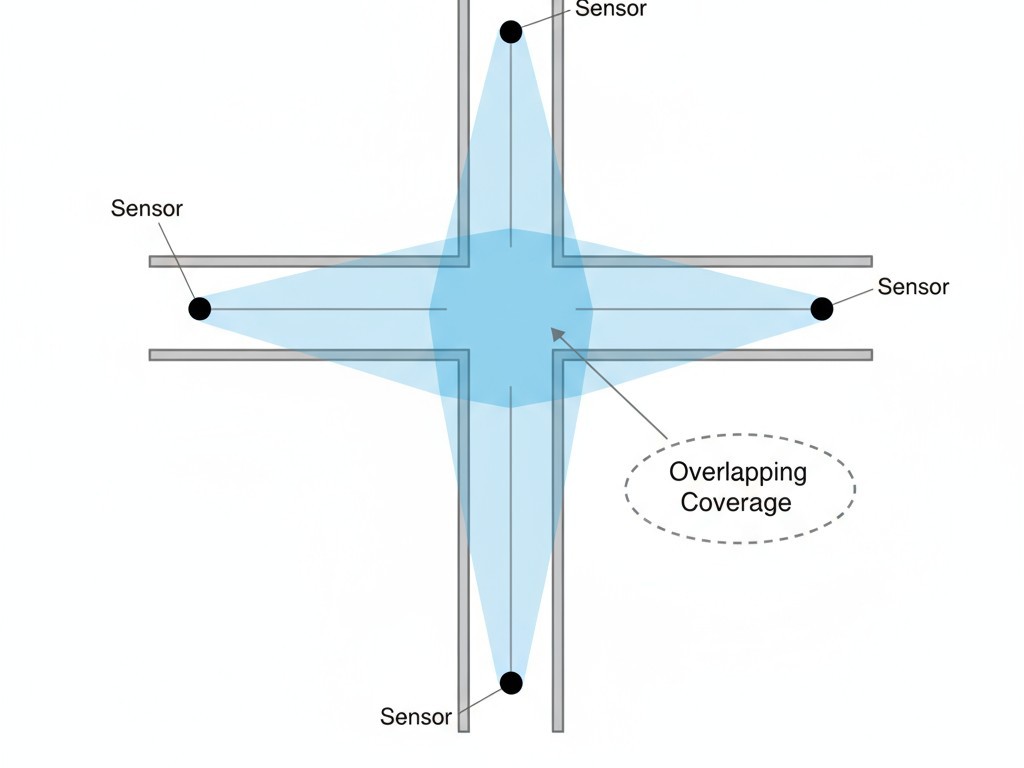

Een diagram van een T-kruising in een magazijn. Sensoren worden geplaatst op de kruising om alle toegangspunten te bewaken, met overlappende detectiegebieden om blinde vlekken te voorkomen. — Het plaatsen van dedicated sensoren bij kruispunten met overlappende dekkingszones elimineert gevaarlijke blinde vlekken bij het nemen van hoeken.

De oplossing is om kruispunten te behandelen als aparte zones die dedicated sensoren vereisen. In plaats van te vertrouwen op een middengang-sensor, plaats sensoren direct op het kruispunt, gericht op het monitoren van de toegang vanaf alle verbindingspaden.

De overdracht tussen deze zones is cruciaal. Terwijl een medewerker zich verplaatst van Gang A naar Gang B, moeten de lichten in Gang A aan blijven totdat ze volledig binnen de detectiezone van Gang B zijn. Een gap tussen de twee zones creëert een tijdelijke blackout bij een gevaarlijk overgangspunt. Dit wordt beheerd door de detectiezones met vijf tot tien voet te overlappen, waardoor een naadloze buffer ontstaat.

Tijdouts voor kruispunten kunnen ook verschillend worden geconfigureerd. Aangezien dit overgangspunten zijn, geen werkgebieden, is een kortere timeout van 30 tot 60 seconden vaak voldoende. Dit bespaart energie zonder taken te onderbreken, zolang het niet in strijd is met de langere timeouts die nodig zijn voor de hoofdgang waar stilstaand werk plaatsvindt.

Trillingsuitdagingen door heftrucks en rekken

Magazijnen ondervinden constante mechanische stress op sensoren. Trillingen door heftrucks en materiaalhanteringsapparatuur verspreiden zich door de structuur van het gebouw en kunnen de nauwkeurigheid van sensoren beïnvloeden.

Hoewel passieve infraroodsensoren relatief resistent zijn, kunnen hevige trillingen geleidelijk hun optische componenten verschuiven, waardoor het dekkingspatroon in de loop van de tijd verandert. Ultrasone en microgolf sensoren zijn gevoeliger. De trillingen van de behuizing van de sensor zelf kunnen valse Doppler-shifts veroorzaken, waardoor de sensor denkt dat er beweging is. Een sensor gemonteerd op een rekbalk direct boven het pad van een forklift, kan constant triggeren door trillingen alleen.

De beste verdediging is isolatie. Monteer sensoren waar mogelijk op de hoofdstructuur van het gebouw, niet op de rekken. Als dat geen optie is, gebruik trillingsdempende hardware—zoals rubberen of elastomerische bushings—to absorb de mechanische energie. Voor industriële omgevingen kies altijd sensoren met een hoge trillingsbestendigheidsrating, meestal uitgedrukt in g-forces. Een sensor met een rating van 2g tot 150 Hz is een goed uitgangspunt voor de meeste magazijnapplicaties.

Timeout-strategieën die taakstroom respecteren

De timeout-periode van een sensor—hoe lang de lichten aan blijven nadat beweging stopt—heeft een grote impact op bruikbaarheid. Te kort, en werknemers worden constant onderbroken. Te lang, en wordt energie verspild. De optimale timeout moet afgestemd zijn op het werk dat wordt gedaan.

Een timeout van 30 seconden lijkt goed voor een energie-audit, maar is in de praktijk storend. Een werknemer die stopt om een SKU te vinden, een barcode te scannen of een handheld te controleren, kan die limiet gemakkelijk overschrijden. Wanneer de lichten uitgaan tijdens een taak, moeten ze stoppen met wat ze doen om ze te reactiveren. Deze context-switching vermindert de productiviteit. Korte timeouts behandelen elke pauze als een vacature, en negeren dat de rijgangen taakgebieden zijn waar stilstaand werk normaal is.

Een betere strategie is om de hold-tijden in te stellen op basis van de verwachte duur van veelvoorkomende taken. Als een typische picking-klus drie tot vijf minuten duurt, moet de sensor-timeout minstens vijf minuten zijn. De kleine energie-kost van de lichten die een extra minuut branden nadat een werknemer vertrekt, is verwaarloosbaar vergeleken met de productiviteitsverlies door constante onderbrekingen. Werknemers leren een voorspelbaar systeem te vertrouwen, zodat ze zich kunnen concentreren op hun werk.

Configureren van Hold Time voor diepte van de gang en taakduur

Een goede uitgangspositie voor het berekenen van de timeout is om de lengte van de gang te delen door de gemiddelde wandelsnelheid, en vervolgens de verwachte duur van de langste veelvoorkomende taak toe te voegen. Voor een gang van 100 voet die wordt afgelegd met 3 voet per seconde (33 seconden), en waar taken tot 4 minuten duren, moet de minimale timeout ongeveer 5 minuten zijn. Dit zorgt voor continue verlichting van ingang tot voltooiing van de taak.
