Die Szene ist Standard. Es ist ein Freitagabend-Ansturm in einem umgebauten Lagerhaus in Logan Square oder vielleicht ein Bistro mit hohem Durchsatz in River North. Die Bestellleiste ist voll. In der hinteren Ecke arbeitet ein Garde-Manger-Koch still, den Kopf gesenkt, und schneidet Radieschen auf einer Mandoline. Sein Körper ist still. Seine Konzentration ist absolut. Die einzige Bewegung ist das rhythmische Gleiten des Gemüses über die Klinge.
Dann gehen die Lichter aus.
Für einen kurzen Moment ist die Küche stockdunkel. Der Koch friert ein, die Klinge mitten im Schnitt. Die Panik gilt nicht der Dunkelheit selbst. Es geht darum, was als Nächstes passiert: der "Waving Man"-Tanz. Der Koch muss stoppen, von der Station zurücktreten und hektisch mit den Armen vor einem kleinen Plastiksensor an der Decke winken, in der Hoffnung, dass er ihn bemerkt. Es ist ein demütigendes Ritual. Es unterbricht den Arbeitsfluss. Und in einer Küche voller 25 cm langer Kochmesser und heißem Öl ist es eine Haftungsfalle, die sich als Energieeffizienz tarnt.
Wir kennen das Gefühl aus öffentlichen Toiletten – vor einem Sensor zu winken, nur um die Hände zu Ende zu waschen. Aber in einer Profiküche ist dieses Timeout nicht nur unangenehm; es ist eine potenzielle Arbeitsunfallmeldung. Wenn ein Sensor einen Koch nicht sieht, ist er normalerweise nicht kaputt. Er tut genau das, wofür er für einen Büroflur entwickelt wurde, falsch angewandt in einer Zone mit intensiver, aber wenig bewegungsreicher Arbeit.
Die Physik des Versagens: Warum PIR „Mise-en-Place“ nicht sehen kann
Der Standard-Bewegungsmelder, der in 90% der gewerblichen Gebäude verbaut ist, ist ein passiver Infrarot-Sensor (PIR). Um zu verstehen, warum sie versagen, schauen wir, wie sie die Welt sehen. Ein PIR-Sensor „sieht“ dich nicht wirklich; er erkennt Wärmedifferenzen, die über eine segmentierte Linse wandern, die den Raum in unsichtbare Tortenstücke unterteilt. Um das Licht zu aktivieren, muss eine Wärmequelle (ein menschlicher Körper) von einem Segment ins nächste wechseln.
Lassen Sie sich von den Portfolios der Rayzeek-Bewegungssensoren inspirieren.
Sie haben nicht gefunden, was Sie suchen? Keine Sorge! Es gibt immer alternative Möglichkeiten, Ihre Probleme zu lösen. Vielleicht kann eines unserer Portfolios helfen.
Das funktioniert perfekt für einen Kellner, der einen Flur entlanggeht, oder einen Spüler, der Gestelle schiebt. Sie sind große Wärmesignaturen, die sich schnell über mehrere Zonen bewegen. Aber betrachten wir den Vorbereitungskoch. Wenn jemand tief in mise-en-placesteht, verharrt er 45 Minuten lang in einem einzigen 60 cm x 60 cm großen Bereich. Er beugt sich über ein Schneidebrett. Die einzigen bewegten Teile sind seine Hände und Unterarme.
Für einen Standard-Leviton-ODS10- oder ähnlichen Wandschalter-Sensor ist dieser Koch unsichtbar. Der Sensor registriert den Raum als leer, weil die Wärmesignatur keine Zonengrenzen überschreitet. Der Timer läuft herunter – 5 Minuten, 10 Minuten – und schaltet dann den Strom ab. Der Koch ist noch da, noch warm, noch am Arbeiten, aber mechanisch nicht von einem Stapel warmer Backbleche zu unterscheiden.
Das Problem lässt sich nicht lösen, indem man die Timeout-Verzögerung auf 30 Minuten erhöht. Das würde die Energieanforderungen unterlaufen, die die Installation des Sensors überhaupt erst erzwungen haben. Zeit ist nicht das Problem. Die Technologie ist es. PIR ist grundsätzlich das falsche Werkzeug, um feine motorische Fähigkeiten zu erkennen.
Die Hardware-Lösung: Ultraschall und Dual-Tech
Wenn PIR das Problem ist, ist „Dual-Technologie“ die unverzichtbare Lösung für Produktionsbereiche im Hintergrund. Erfahrene Facility-Manager und Berater haben vor Jahren aufgehört, darüber zu spekulieren.
Dual-Tech-Sensoren kombinieren den Standard-PIR mit einem Ultraschallsender. Während PIR darauf wartet, dass Wärme sich bewegt, füllt die Ultraschallkomponente aktiv den Raum mit hochfrequenten Schallwellen (normalerweise zwischen 32 kHz und 45 kHz). Diese Wellen prallen von jeder Oberfläche ab – den Edelstahl-Tischen, den Fliesenwänden, den Stapeln von Cambros – und kehren zum Sensor zurück.
Dies ist das Doppler-Verschiebungsprinzip in Aktion. Wenn ein Koch völlig stillsteht, aber eine Zwiebel hackt, stören die Bewegung des Messers und die leichte Verschiebung seines Oberkörpers das Schallwellenmuster. Der Sensor „hört“ die Bewegung, auch wenn er die Wärmeschiebung nicht „sehen“ kann. Er weiß, dass der Raum besetzt ist.
In einer geschäftigen Küche ist diese Unterscheidung entscheidend. Wir sehen oft, dass Betreiber versuchen, dieses Problem durch die Installation intensiver Arbeitsbeleuchtung unter den Schränken zu beheben. Während LED-Bandlicht mit hohem CRI unter einem Regal hervorragend geeignet ist, um die Maserung von Fisch oder die Qualität von Produkten zu prüfen, sollte man es als Backup betrachten, niemals als Lösung. Wenn die Deckenbeleuchtung ausfällt, hält die Arbeitsbeleuchtung das Messer sicher, aber der plötzliche Abfall des Umgebungslichts erzeugt immer noch einen gefährlichen Stroboskopeffekt und Panik. Die Hauptraumsensoren müssen robust genug sein, um eingeschaltet zu bleiben.
Für jeden Vorbereitungsbereich, Spülbereich oder Produktionslinie muss im Datenblatt „Dual-Technologie“ stehen (wie die Wattstopper DT-300 Serie oder gleichwertig). Wenn das Angebot mit Standard-PIR zurückkommt, um $40 pro Einheit zu sparen, schicken Sie es zurück. Die Kosten für einen geschnittenen Daumen bezahlen das Upgrade für das gesamte Restaurant.
Geometrie ist der Feind: Der „Schattenweg“

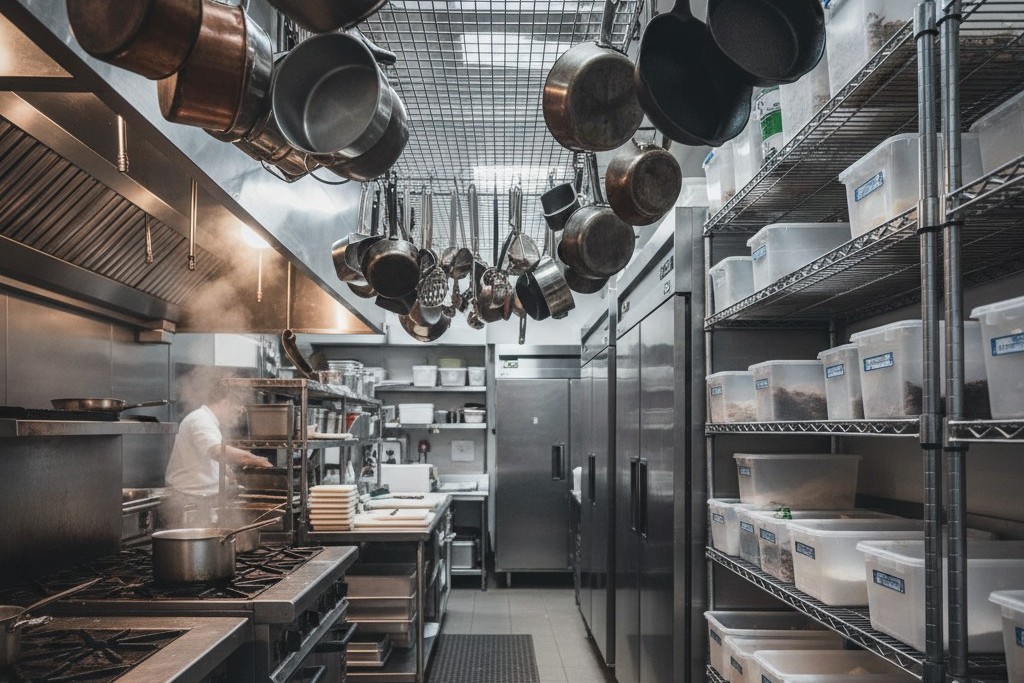

Selbst ein Dual-Tech-Sensor kann versagen, wenn er durch die Geometrie einer gewerblichen Küche geblendet wird. Küchen sind feindliche Umgebungen für Optiken. Sie sind dicht mit vertikalen Hindernissen: Metro-Drahtregale, hängende Topfgestelle, Ansul-Feuerlöschanlagen und gestapelte Vorräte.
Bei der Bewertung eines Beleuchtungsplans führen wir einen „Schattenweg“ durch. Dabei steht man genau dort, wo der Koch stehen wird, nimmt die „Vorbereitungsposition“ ein (15 Grad nach vorne geneigt) und blickt zurück auf den vorgeschlagenen Sensorstandort. Wenn die Sicht durch ein Regal, eine Säule oder das Schwingen einer Kühlraumtür blockiert ist, wird der Sensor versagen.
Suchen Sie nach bewegungsaktivierten Lösungen zum Energiesparen?
Wenden Sie sich an uns, wenn Sie komplette PIR-Bewegungsmelder, bewegungsaktivierte Energiesparprodukte, Bewegungsmelderschalter und kommerzielle Präsenz-/Leerstandslösungen benötigen.
Es ist üblich, Sensoren in der Nähe der Eingangstür zu montieren. Das ist für den Elektriker praktisch, aber nutzlos für den Koch, der in der hinteren Ecke hinter den Umluftöfen arbeitet. Ultraschallwellen können sich bis zu einem gewissen Grad um Ecken biegen, aber sie können massiven Edelstahl nicht durchdringen. Der Sensor muss zentral, an der Decke montiert und so positioniert sein, dass sein Erkennungskegel die „ruhigen“ Zonen abdeckt, nicht nur die Verkehrswege.
Die „Code“-Ausrede (und die Sicherheitsausnahme)
Der häufigste Einwand von Architekten und Generalunternehmern lautet: „Wir müssen diese aggressiven Einstellungen verwenden, um Title 24 zu bestehen“ (oder ASHRAE 90.1 oder lokale Energiesparvorschriften). Sie lügen nicht – Energiesparvorschriften sind strenger denn je – aber sie übersehen oft das Kleingedruckte.
Fast jeder wichtige Energiesparcode enthält eine Ausnahmeklausel für die Sicherheit der Nutzer oder „Prozesslasten“. Wenn ein Beleuchtungssteuerungssystem eine Gefahr schafft – wie das Eintauchen eines messerschwingenden Mitarbeiters in Dunkelheit – verstößt es gegen OSHA-Standards. Sicherheit hat Vorrang vor Energieeinsparungen.
Der Code erlaubt normalerweise „Manuell-Ein“-Einstellungen (Vacancy-Sensoren) statt „Auto-Ein“ (Occupancy-Sensoren) und erlaubt entscheidend manuelle Übersteuerungen in Bereichen, in denen Sicherheit ein Anliegen ist. Der Trick besteht darin, zu wissen, wo man in den lokalen AHJ (Authority Having Jurisdiction)-Vorschriften nachsehen muss. Das variiert stark von Kalifornien über Texas bis NYC, aber das Prinzip bleibt: Sicherheit ist ein gültiger Grund, eine Ausnahme oder eine spezifische Steuerungskonfiguration zu beantragen. [[VERIFY]]
Vielleicht sind Sie interessiert an
- Belegung (Auto-EIN/Auto-AUS)
- 12–24V DC (10–30VDC), bis zu 10A
- 180° Abdeckung, 8–12 m Durchmesser
- Zeitschaltung 15 s–30 min
- Lichtsensor aus/15/25/35 Lux
- Hohe/niedrige Empfindlichkeit
- Auto-ON/Auto-OFF Belegungsmodus
- 100–265V AC, 10A (Neutralleiter erforderlich)
- 360° Abdeckung; Erkennungsdurchmesser 8–12 m
- Zeitverzögerung 15 s–30 min; Lux AUS/15/25/35; Empfindlichkeit Hoch/Niedrig
- Auto-ON/Auto-OFF Belegungsmodus
- 100–265V AC, 5A (Neutralleiter erforderlich)
- 360° Abdeckung; Erkennungsdurchmesser 8–12 m
- Zeitverzögerung 15 s–30 min; Lux AUS/15/25/35; Empfindlichkeit Hoch/Niedrig
- 100V-230V Wechselspannung
- Übertragungsreichweite: bis zu 20m
- Drahtloser Bewegungssensor
- Festverdrahtete Steuerung
- Spannung: 2x AAA-Batterien / 5V DC (Micro-USB)
- Tag/Nacht-Modus
- Zeitverzögerung: 15min, 30min, 1h (Standard), 2h
- EU-Steckernetzteil
- UK-Steckernetzteil
- US-Steckernetzteil
- 5V DC
- Übertragungsdistanz: bis zu 30m
- Tag/Nacht-Modus
- 5V DC
- Übertragungsdistanz: bis zu 30m
- Tag/Nacht-Modus
- Spannung: 2 x AAA
- Übertragungsdistanz: 30 m
- Zeitverzögerung: 5s, 1m, 5m, 10m, 30m
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Laststrom: 10A Max
- Auto/Schlafmodus
- Zeitverzögerung: 90s, 5min, 10min, 30min, 60min
- Belegungsmodus
- 100V ~ 265V, 5A
- Neutralleiter erforderlich
- 1600 sq ft
- Spannung: DC 12v/24v
- Modus: Auto/EIN/AUS
- Zeitverzögerung: 15s~900s
- Dimmen: 20%~100%
- Belegung, Leerstand, ON/OFF-Modus
- 100~265V, 5A
- Neutralleiter erforderlich
- Passend für die UK Square Backbox
Dies wird in Kühl- und Gefrierzellen noch kritischer. Wenn ein dunkler Vorbereitungsraum gefährlich ist, ist ein dunkler Gefrierschrank bei -10 °F ein Albtraum. Wir sehen häufig Berichte, dass Lieferfahrer oder Lagerverwalter „eingeschlossen“ werden, weil der Bewegungssensor im Kühlraum sie nicht erkannt hat, während sie hinter einer Palette Kisten zählen. In diesen Umgebungen schlagen mechanische Timer (die altmodischen Drehtypen) oder Kontrollschalter mit Pilotlicht oft intelligente Sensoren, einfach weil sie nicht einfrieren und nicht raten.
Rotes Team: Die kabellose Falle
Eine Warnung zum „Smart Kitchen“-Trend. Wir sehen eine Tendenz zu kabellosen Lichtsteuerungen (Zigbee, Bluetooth Mesh), um Kupferverkabelungskosten beim Ausbau zu sparen. In einem Wohnhaus sind diese in Ordnung. In einer gewerblichen Küche sind sie oft eine Katastrophe.
Gewerbliche Küchen sind Faradaysche Käfige. Sie sind mit Edelstahlblechen ausgekleidet, gefüllt mit Mikrowellenstrahlung und summen vor schweren induktiven Lasten von Mixern und Kompressoren. Diese Störungen zerstören Niedrigleistungs-Funksignale. Außerdem tötet Fettdampf empfindliche Elektronik. Eine drahtlose Sensorbatterie, die mitten in einer Schicht ausfällt, führt zu einem umgangenen System, das rund um die Uhr eingeschaltet bleibt und damit den Zweck völlig verfehlt. Halten Sie sich an kabelgebundene Sensoren mit Netzspannung. Kupfer kümmert sich nicht um Störungen.
Endgültige Systemprüfung
Das Problem des „stillen Kochs“ ist lösbar, aber nicht, wenn Sie Beleuchtung als Posten auf der Nebenkostenrechnung statt als Workflow-Werkzeug behandeln. Das Ziel ist eine Küche, die funktioniert, wenn es hart auf hart kommt, nicht nur eine, die auf einem Bauplan gut aussieht.
Gehen Sie während der Vorbereitungszeit Ihre Linie ab. Beobachten Sie die Sensoren. Wenn Sie sehen, dass ein Koch den Arm winkt, haben Sie ein Problem. Überprüfen Sie die Modellnummer am Wandschalter. Wenn dort nicht „Dual-Tech“ oder „Ultraschall“ steht, wissen Sie, was Sie auf die nächste Wartungsbestellung setzen müssen.
