Las fallas en los sensores de movimiento en instalaciones rara vez provienen de hardware defectuoso. La gran mayoría de las llamadas de devolución se remontan a una causa única y prevenible: configuraciones incorrectas durante la puesta en marcha. Un instalador ajusta un tiempo de espera que parece correcto, establece la sensibilidad por intuición y deja el umbral de lux en su valor predeterminado. Pronto, el cliente llama por luces que se apagan a mitad de tarea o que permanecen encendidas inútilmente en habitaciones vacías. La llamada de devolución está programada. El margen de ganancia se evapora.
Este no es un problema de habilidad, sino de método. La puesta en marcha de un sensor de movimiento es un proceso determinista. Tres parámetros ajustables—tiempo de espera, sensibilidad y nivel de lux—interactúan con la física y los patrones de uso de un espacio para producir un resultado predecible. Configúralos correctamente, y el sistema funciona desde el primer día. Configurarlos por conjetura, y una cadena de pequeñas fallas erosiona la confianza del cliente y genera llamadas de servicio repetidas.
La solución es una rutina estructurada. Esta guía presenta una lista de verificación de puesta en marcha probada en campo para sensores Rayzeek, delineando los valores predeterminados que funcionan en la mayoría de las aplicaciones y el pensamiento diagnóstico necesario cuando un espacio se desvía de la norma.
Por qué la puesta en marcha precisa previene llamadas de seguimiento
Un sensor de movimiento es simplemente un interruptor condicional. Alimenta un circuito cuando detecta ocupación y la luz ambiental está por debajo de cierto nivel. Corta la alimentación después de un período de inactividad establecido. Toda la experiencia del cliente, ya sea que el sistema parezca inteligente o frustrante, depende de cómo se ajusten esas condiciones para el uso real de la habitación.
Dos fallas comunes dejan esto claro. Los disparos por molestias ocurren cuando la sensibilidad es demasiado alta para el espacio, causando que el sensor reaccione al movimiento fuera de su zona—persona en un pasillo adyacente, autos que pasan o incluso flujo de aire de una rejilla HVAC. El sistema parece errático. La ocupación perdida ocurre cuando la sensibilidad es demasiado baja o el tiempo de espera es demasiado corto. Una persona entra a una habitación y las luces se encienden, solo para apagarse mientras todavía está allí porque su área de trabajo está fuera de vista o el tiempo de espera se expira entre pequeños movimientos. El sistema parece poco confiable.
Ambas fallas comparten la misma raíz: el instalador trató la puesta en marcha como una idea secundaria, no un proceso de diagnóstico. El comportamiento del sensor nunca se alineó con el espacio que sirve. Un sensor configurado con ajustes deliberados y apropiados para el contexto se comporta de manera predecible—y los sistemas predecibles no generan llamadas de servicio. Lograr esa precisión comienza con dominar los tres parámetros que definen el comportamiento de un sensor.
Los Tres Parámetros que Definen el Comportamiento del Sensor
Cada sensor de movimiento Rayzeek tiene tres configuraciones principales. Entender qué controla cada una y cómo interactúa con el entorno es la base de una instalación exitosa.
Duración del Timeout
El timeout es la cuenta regresiva que comienza después del último movimiento detectado. No es una medida de ocupación, sino del intervalo máximo aceptable entre movimientos antes de que el sensor asuma que un espacio está vacío. Esta diferencia es crítica. Una persona sentada sin moverse en un escritorio todavía ocupa la habitación, pero si el timeout es demasiado corto, las luces se apagarán.
¿Busca soluciones de ahorro de energía activadas por movimiento?
Póngase en contacto con nosotros para obtener sensores de movimiento PIR completos, productos de ahorro de energía activados por movimiento, interruptores con sensor de movimiento y soluciones comerciales de ocupación/vacancia.
El timeout debe coincidir con el ritmo de actividad de la habitación. Los espacios con movimiento constante, como oficinas ocupadas o talleres, pueden usar timeouts más cortos. Los espacios con movimiento intermitente o mínimo, como oficinas privadas donde alguien puede leer por largos períodos, requieren timeouts más largos para evitar apagados frustrantes. Los dispositivos Rayzeek típicamente ofrecen un rango de 30 segundos a 30 minutos, permitiendo una coincidencia precisa con cualquier patrón de ocupación.
Establece el tiempo de espera demasiado corto, y el sistema parece poco confiable. Establécelo demasiado largo, y estarás desperdiciando energía. El valor correcto es la duración más corta que puente de manera confiable las pausas naturales en el movimiento para el uso típico de esa habitación.

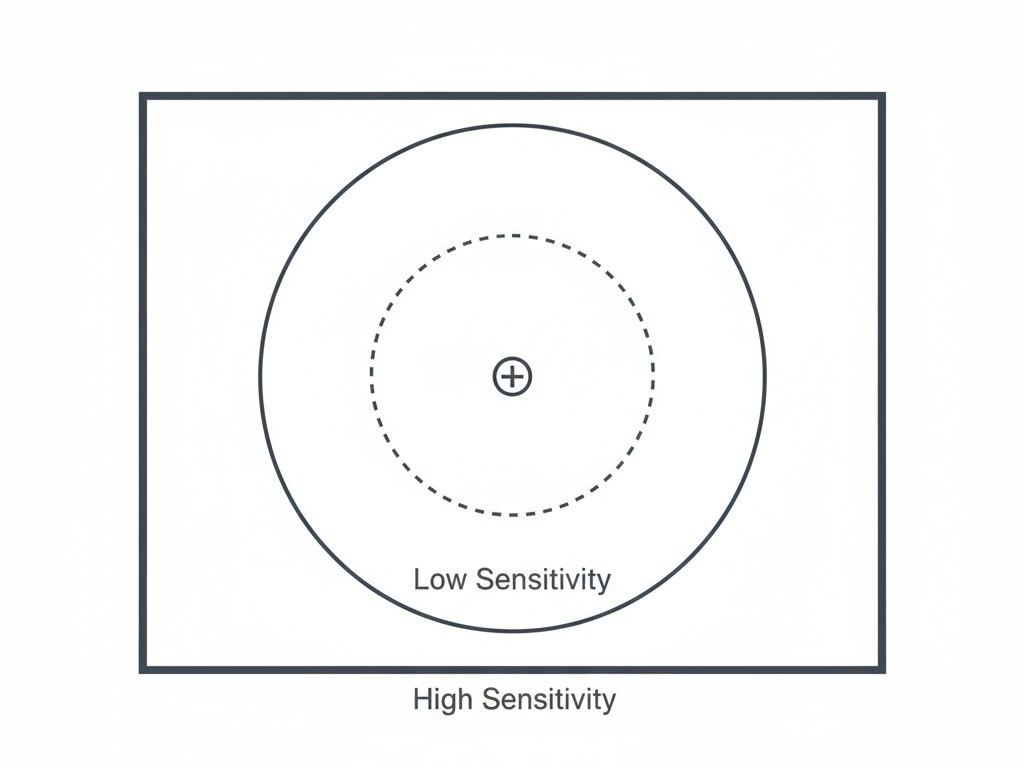

Sensibilidad de Detección
El control de sensibilidad determina cuánto movimiento se necesita para activar el sensor. Una sensibilidad más alta permite que el sensor detecte movimientos más pequeños o más lejanos, ampliando su cobertura efectiva. Una sensibilidad más baja requiere movimientos más grandes o cercanos, reduciendo el área de cobertura.
La configuración correcta depende completamente de la geometría de la habitación. Espacios grandes o complejos, como oficinas abiertas o habitaciones en forma de L, a menudo necesitan mayor sensibilidad para garantizar la cobertura. Espacios pequeños y confinado como baños o armarios necesitan menor sensibilidad para evitar detectar el tráfico peatonal en el pasillo. Obstrucciones como particiones, muebles o equipos grandes pueden crear puntos ciegos, a menudo requiriendo un aumento de sensibilidad para compensar.
Demasiada sensibilidad causa activaciones falsas. El sensor comienza a reaccionar a corrientes de aire, sombras en movimiento o actividad fuera de su zona prevista. Muy poca sensibilidad provoca detecciones fallidas. Los ocupantes se mueven dentro del espacio pero fuera del rango efectivo del sensor, llevando a apagones inesperados. El objetivo es encontrar la configuración más baja que proporcione una detección confiable en toda el área objetivo sin responder a movimientos de fantasmas.
Umbral de lux
El umbral de lux, o configuración de fotocélula, indica al sensor cuán oscuro debe estar antes de encender las luces. Esta función evita que el sistema se active durante el día cuando la luz natural es suficiente, ahorrando energía y prolongando la vida de las lámparas.
Una configuración de cero desactiva la fotocélula, haciendo que el sensor solo detecte ocupación. Configuraciones de lux más altas permiten al sensor activar las luces incluso cuando hay algo de luz ambiente, lo cual es útil en espacios donde la luz del día por sí sola no es suficiente para realizar tareas. Las configuraciones más bajas restringen la activación a la oscuridad total, perfecto para áreas con grandes ventanas.
El umbral de lux debe ajustarse a las necesidades de iluminación de la habitación y a la exposición solar. Una oficina con ventanas grandes puede necesitar un umbral más alto para encender las luces durante una tarde nublada. Una habitación interior sin ventanas puede usar un umbral muy bajo o tener la fotocélula completamente desactivada. Si se configura demasiado bajo, las luces no se encenderán cuando sea necesario, dejando a las personas en condiciones tenues. Si se configura demasiado alto, las luces se encenderán a plena luz del día, desperdiciando energía y creando el deslumbramiento severo de la luz natural y artificial superpuesta.
Cómo el contexto de la sala determina la configuración correcta
Estos tres parámetros no funcionan de manera aislada. Sus valores correctos son el resultado directo de la distribución física de la habitación y cómo la utilizan las personas. Un instalador que comprenda esto puede adaptar los valores predeterminados estándar de manera inteligente en lugar de simplemente aplicarlos por rutina.
Los patrones de ocupación dictan el tiempo de espera. Una cocina concurrida con actividad constante puede usar un tiempo de espera corto. Una oficina privada donde un ocupante puede estar quieto durante veinte minutos requiere uno mucho más largo. Tu tarea es ajustar el tiempo de espera a la actividad.
La geometría de la habitación dicta la sensibilidad. Una habitación grande y abierta necesita mayor sensibilidad para detectar desde la esquina hasta la esquina. Una habitación pequeña junto a un pasillo concurrido necesita menor sensibilidad para ignorar movimientos fuera de su puerta. Obstáculos como estanterías o maquinaria crean puntos ciegos que pueden requerir un aumento de sensibilidad o incluso un segundo sensor.
Tal vez le interese
- 100V-230VAC
- Distancia de transmisión: hasta 20m
- Sensor de movimiento inalámbrico
- Control cableado
- Voltaje: 2 pilas AAA / 5 V CC (Micro USB)
- Modo Día/Noche
- Tiempo de retardo: 15min, 30min, 1h(por defecto), 2h
- Adaptador de corriente con enchufe europeo
- Adaptador de corriente con enchufe del Reino Unido
- Adaptador de corriente de enchufe de EE. UU.
- 5V DC
- Distancia de transmisión: hasta 30 m
- Modo día/noche
Kit de controlador de sensor de movimiento para aire acondicionado con 1 sensor de ventana de puerta
- 5V DC
- Distancia de transmisión: hasta 30 m
- Modo día/noche
- Voltaje: 2 x AAA
- Distancia de transmisión: 30 m
- Retardo: 5 s, 1 m, 5 m, 10 m, 30 m
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Modo de ocupación
- 100V ~ 265V, 5A
- Se requiere cable neutro
- 1600 pies cuadrados
- Voltaje: DC 12v/24v
- Modo: Auto/ON/OFF
- Tiempo de retardo: 15s~900s
- Regulación: 20%~100%
- Ocupación, Vacío, Modo ON/OFF
- 100~265V, 5A
- Se requiere cable neutro
- Se adapta a la caja trasera UK Square
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
La luz ambiental dicta el umbral de lux. Una sala de conferencias con ventanas orientadas al sur necesita una calibración cuidadosa para equilibrar ahorros y comodidad. Un armario de almacenamiento interior sin ventanas puede tener la fotocélula desactivada, activando las luces solo con ocupación.
Los valores predeterminados en la siguiente sección son puntos de partida probados de campo, no reglas rígidas. Siempre evalúa el contexto específico y prepárate para ajustar.
La Matriz de Comisionamiento del Tipo de Habitación
Estos ajustes son valores predeterminados confiables para sensores Rayzeek en espacios comerciales y residenciales comunes. Úsalos como punto de partida, luego prueba y ajusta según las características únicas de la habitación.
Oficinas Privadas y Espacios de Trabajo Pequeños
Estas habitaciones se definen por largos periodos de actividad estacionaria. El principal desafío es evitar que las luces se apaguen en un ocupante enfocado y quieto.
- Tiempo de espera: 15-20 minutos. Esto cubre los intervalos entre movimientos detectables como escribir o moverse en una silla.
- Sensibilidad: Medio-Alto. Esto asegura que se detecten movimientos pequeños en mesas de trabajo.
- Umbral de Lux: 50-100 lux o Desactivado. Las oficinas a menudo necesitan luz artificial para reducir el deslumbramiento de la pantalla, incluso en un día soleado.
- Justificación: Estos ajustes priorizan la comodidad del ocupante sobre el ahorro máximo de energía. Un apagado a mitad de tarea es una frustración importante, por lo que el tiempo de espera es intencionadamente generoso.
Áreas de Plan Abierto y Salas de Conferencias
Son espacios dinámicos con ocupación y actividad variables. Las oficinas abiertas tienen un tráfico constante de personas, mientras que las salas de conferencias alternan entre discusiones activas y escucha pasiva.
- Tiempo de espera: 10-15 minutos (Plan Abierto), 20 minutos (Sala de Conferencias). El tiempo más largo para las salas de conferencias permite periodos estacionarios durante presentaciones.
- Sensibilidad: Medio. Esto proporciona una cobertura amplia sin ser tan alto como para disparar en movimiento en zonas adyacentes.
- Umbral de Lux: 100-200 lux. Estos espacios más grandes a menudo necesitan luz adicional para mantener una iluminación uniforme.
- Justificación: Este es un enfoque equilibrado. El tiempo de espera refleja movimientos frecuentes, mientras que el umbral de lux más alto asegura un entorno cómodo y bien iluminado para la colaboración.
Baños y Espacios de Utilidad
La ocupación aquí es breve, predecible y tiene puntos de entrada y salida claros. Estos espacios están vacíos la mayor parte del día.
- Tiempo de espera: 5-10 minutos. Lo suficientemente largo para el uso previsto, lo bastante corto para prevenir el desperdicio de energía.
- Sensibilidad: Medio. Detecta de manera confiable la entrada sin detectar el tráfico en el pasillo.
- Umbral de Lux: Desactivado o <50 lux. Se requiere iluminación artificial completa casi siempre por seguridad e higiene, independientemente de la luz ambiental.
- Justificación: Las configuraciones están optimizadas para la eficiencia energética. Dado que la ocupación es breve y predecible, un tiempo de espera rápido es clave.
Pasillos y Zonas de Transición
La gente pasa por estas áreas; no permanecen. El patrón es movimiento breve seguido de larga vacancia.
- Tiempo de espera: 3-5 minutos. Las luces no deben permanecer encendidas mucho después de que alguien haya pasado.
- Sensibilidad: Alto. Esto garantiza detección inmediata a lo largo de toda la longitud de un pasillo, especialmente con sensores distribuidos.
- Umbral de Lux: 100-150 lux. En pasillos con ventanas o tragaluces, esto permite que la luz natural haga el trabajo durante el día.
- Justificación: El objetivo es activación inmediata y desactivación rápida. Alta sensibilidad garantiza seguridad, mientras que un corto tiempo de espera maximiza el ahorro. Para escaleras sin ventanas, desactivar completamente el umbral de lux.
Almacenamiento y Espacios con Uso Infrecuente
Las salas de almacenamiento, armarios mecánicos y archivos se usan raramente. La iluminación es solo para seguridad durante tareas breves.
- Tiempo de espera: 3-5 minutos. Las luces deben apagarse casi inmediatamente después de que el usuario se vaya.
- Sensibilidad: Bajo-Medio. El espacio suele ser pequeño y el movimiento es deliberado, por lo que no es necesario una detección agresiva.
- Umbral de Lux: Desactivado. Estos espacios suelen no tener ventanas; las luces deben encenderse cada vez que alguien entra.
- Justificación: Esta es una configuración de ahorro máximo. Si sabes que un espacio se usa para tareas más largas, como inspeccionar equipos, extiende el tiempo de espera a 10 minutos.

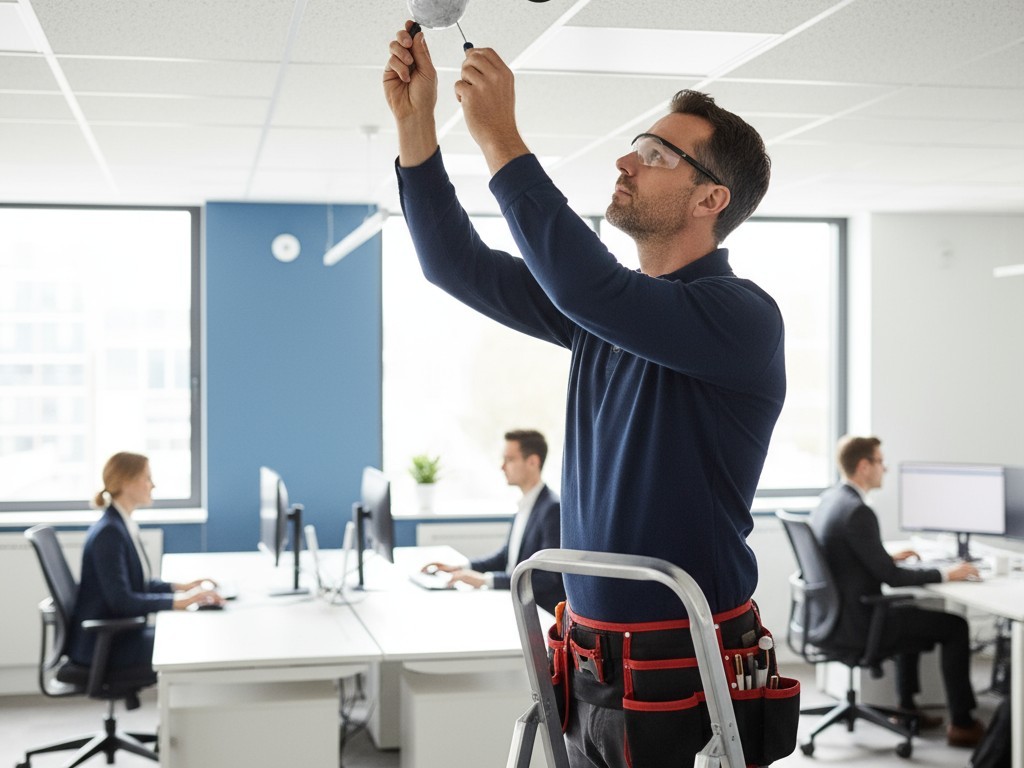

La Secuencia de Puesta en Marcha Paso a Paso
Sigue estos pasos en orden en cada sensor para garantizar configuraciones consistentes y precisas.
- Verificación de Energía y Modo: Verifica que el sensor tenga energía y esté en modo de ajuste. Confirma que la carga esté cableada correctamente y que el LED indicador del sensor esté activo.
- Identificar Tipo de Habitación: Utiliza la matriz de arriba para clasificar el espacio según su uso, geometría y iluminación.
- Configurar Tiempo de Espera: Configura el tiempo de espera predeterminado para ese tipo de habitación.
- Configurar sensibilidad: Ajuste la sensibilidad al nivel recomendado por defecto.
- Configurar umbral de lux: Configure el nivel de lux o desactive la fotocelda según lo especificado.
- Activación de prueba: Pase por la zona de detección. La carga debería activarse casi instantáneamente.
- Tiempo de espera de prueba: Salga de la zona y comience un temporizador. Verifique que la carga se desenergice en el momento correcto. Si está significativamente off, vuelva a revisar la configuración.
- Documento: Registre la configuración final (habitación, tiempo de espera, sensibilidad, lux) en la orden de trabajo o en un registro de puesta en marcha para referencia futura.
Protocolo de verificación en sitio
La puesta en marcha no está terminada hasta que verifique que el sistema funciona en condiciones del mundo real. Esta es la última verificación de calidad que previene llamadas de regreso.
Simule un uso real. Entre en el espacio y realice la actividad típica—sentarse en el escritorio, recorrer la longitud del pasillo, usar el baño. Si las luces se apagan mientras aún está allí, el tiempo de espera es demasiado corto o la sensibilidad es demasiado baja. Ajuste y vuelva a probar.
Inspírese con las carteras de sensores de movimiento Rayzeek.
¿No encuentra lo que busca? No se preocupe. Siempre hay formas alternativas de resolver sus problemas. Quizá una de nuestras carteras pueda ayudarle.
Cuando se vaya, mida el tiempo de apagado. Una variación de más de 10% respecto a su configuración podría indicar un problema de calibración. Para la configuración de lux, verifique el comportamiento en diferentes horas del día si es posible. ¿Permanece apagado en pleno día? ¿Se enciende en condiciones nubladas? Si el comportamiento no coincide con la configuración, investigue la fotocelda antes de abandonar el sitio.
Siempre documente la configuración final y verificada. Este registro proporciona una línea base para futuros resolutivos de problemas y facilita la reconexión de un sensor si alguna vez se reemplaza.
Reconocer cuándo fallarán los valores predeterminados estándar
La matriz ofrece una base sólida, pero inevitablemente te encontrarás con espacios que desafían los valores predeterminados. Reconocer estos casos extremos es lo que diferencia a un buen instalador de uno excelente.
Geometrías Irregulares: Habitaciones en forma de L, áreas conודעות o espacios con particiones crean puntos ciegos. La solución no siempre es aumentar la sensibilidad, lo cual arriesga falsos positivos en áreas adyacentes. Puede que necesite recomendar un segundo sensor para una cobertura completa. Si debe usar uno, aumente la sensibilidad de manera incremental y pruebe cada zona de la habitación para confirmar la detección sin sobrepasar los límites.
Espacios de Uso Mixto: Una sala de descanso que también funciona como un área de reuniones pequeña presenta un conflicto. ¿Establece el tiempo de espera para un descanso rápido con café o una reunión de 30 minutos? Siempre predetermina el período de inactividad más largo esperado. Es mejor gastar un poco de energía que apagar las luces durante una presentación.
Afluencia de ocupación atípica: Un laboratorio de investigación donde un ocupante podría estar inmóvil durante una hora requiere un tiempo de espera mucho más largo que una oficina estándar. Una bodega minorista con tráfico constante de entrada y salida puede usar un tiempo de espera mucho más corto que un armario de almacenamiento típico. Observe cómo se usa realmente el espacio y configure el tiempo de espera al valor más corto que cubra de manera confiable los intervalos de movimiento, además de un margen de seguridad de 20-30TP7T.
El principio siempre es el mismo: identificar por qué fallaría el predeterminado, determinar qué parámetro no se ajusta a la realidad y hacer el ajuste mínimo efectivo. La precisión no se trata de elegir la configuración más agresiva, sino la más apropiada.
