Un sensor de movimiento empotrado a ras con un techo de 16 pies en un garaje es una receta para la frustración. Las luces permanecen apagadas mientras alguien trabaja cerca del perímetro. Quedan oscuras mientras la persona cruza el espacio. Solo cuando la persona se detiene justo debajo del sensor, finalmente parpadea y se enciende. Esto no es una unidad defectuosa ni un problema de sensibilidad. Es un problema de geometría.
Los espacios de gran altura como garajes, talleres y almacenes, con techos de 12 a 25 pies, revelan una falla fundamental en cómo funcionan la mayoría de los sensores de movimiento. El mismo cono de detección que cubre fácilmente un suelo a ocho pies se convierte en un foco estrecho a 20 pies. La respuesta común es aumentar la sensibilidad, asumiendo que el sensor simplemente necesita “trabajar más duro”. Esto no solo no resuelve el problema de cobertura, sino que también invita a una cascada de activaciones falsas por puertas, sistemas HVAC e incluso equipos que se mecen.
La verdadera solución reside en comprender la geometría tridimensional de la detección. Se trata de colocación inteligente, el lente adecuado y zonificación de múltiples sensores. Los controles de sensibilidad afectan el umbral de detección, no el área de cobertura. Tu estrategia de colocación es lo que realmente define esa área.
Por qué fallan los sensores de movimiento cuando se instalan demasiado altos
La falla en instalaciones de techos altos es previsible. Una persona entra por una pared perimetral. Nada. Se mueve a una mesa de trabajo a 15 pies de distancia. Todavía nada. Cruzará el centro del espacio y solo entonces, después de 20 o 30 segundos en la oscuridad, las luces finalmente se encienden. El sensor no está roto; está funcionando exactamente como lo dicta la geometría de detección.
Los sensores de infrarrojos pasivos (PIR) detectan movimiento identificando diferencias de temperatura que se mueven a través de zonas segmentadas en su campo de visión. La lente divide este campo en un patrón, y el movimiento de una zona a otra se registra como un evento. Estas zonas se proyectan hacia afuera desde el sensor en forma de cono. A una altura residencial estándar de siete a nueve pies, este cono cubre el suelo de una habitación típica. A 18 pies, ese mismo cono se reduce a una huella pequeña en el suelo, a menudo un círculo de solo ocho a 12 pies de diámetro.
La mayoría de los sensores de movimiento están diseñados para montarse a alturas entre siete y diez pies. Sus ángulos de lente y algoritmos de detección están optimizados para este rango. Un sensor con un ángulo de detección de 90 grados podría cubrir un círculo de 20 pies de diámetro a ocho pies, pero a 18 pies, esa cobertura se reduce a un círculo de 12 pies. Todo el perímetro del espacio—donde están las entradas, las mesas de trabajo y el almacenamiento—queda completamente fuera de la zona de detección.
Inspírese con las carteras de sensores de movimiento Rayzeek.
¿No encuentra lo que busca? No se preocupe. Siempre hay formas alternativas de resolver sus problemas. Quizá una de nuestras carteras pueda ayudarle.
Esta restricción geométrica se ve agravada por otra limitación: una zona muerta justo debajo del sensor. A alturas de montaje elevadas, este punto ciego se expande proporcionalmente, reduciendo aún más el área de cobertura efectiva.
La Geometría de la Detección PIR: Cómo funcionan los conos de cobertura
Para entender por qué la altura causa fallos, debes visualizar cómo las zonas de detección se proyectan en un espacio tridimensional. La lente de un sensor PIR no es un simple lente de aumento; es una herramienta óptica que divide la vista del sensor en segmentos distintos. El movimiento se registra solo cuando una firma térmica cruza de un segmento a otro.
Ángulo de detección y la huella en el suelo que se reduce
Un sensor con un ángulo de detección de 90 grados crea un cono en expansión. Aunque la trigonometría sugiere que una altura mayor debería crear un círculo más ancho en el suelo, la práctica demuestra lo contrario.

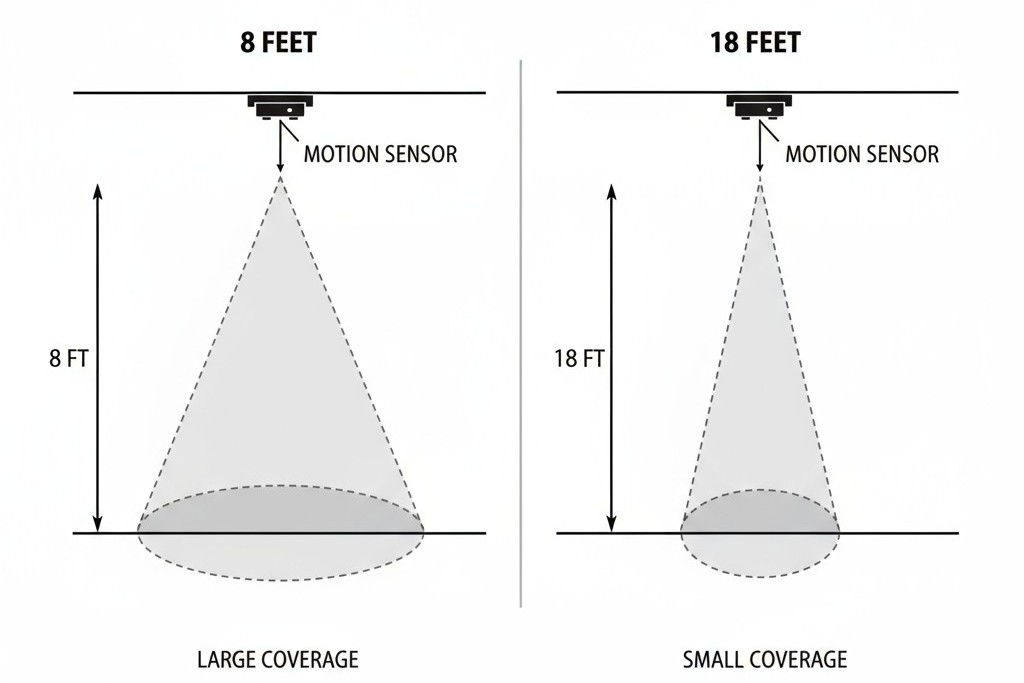

Cuando un sensor se monta a ocho pies, su cono intersecta el suelo rápidamente, creando un patrón de cobertura amplio y superficial. A 18 pies, el cono viaja mucho más lejos y su campo efectivo se consume por el espacio vertical, no por la dispersión horizontal. La huella en el suelo se vuelve mucho más estrecha. Además, los bordes exteriores del cono proyectan en un ángulo tan extremo respecto al suelo que pierden sensibilidad. Una persona caminando en el borde del cono apenas se registra, o ni siquiera.
La relación no es lineal. Doblar la altura de montaje no simplemente reduce a la mitad la cobertura. La reducción en la cobertura efectiva del suelo se acelera con la altura. Un sensor montado a 20 pies puede proporcionar solo una cobertura confiable sobre un círculo de 10 pies de diámetro justo debajo de él, dejando {Occupancy​/​Vacancy/​/​Manual} de un espacio de 30 pies invisible.
La Zona Muerta A Bajo
Cada sensor PIR tiene una distancia mínima de detección, un punto ciego donde no puede ver el movimiento de manera confiable. A una altura estándar de techo de ocho pies, esto podría ser un círculo insignificante con un radio de un pie en el suelo.
A una altura de techo de 20 pies, esa zona muerta puede extenderse a un radio de seis u ocho pies. Este punto ciego, junto con el cono exterior estrechado, crea un área de detección más parecida a una rosquilla que a un círculo sólido. Estar quieto en cualquier lugar podría no activar el sensor, y caminar por el espacio solo podría producir detecciones intermitentes. Por eso, simplemente ajustar la sensibilidad es una batalla perdida; el sensor no está fallando en ver, sino en mirar en los lugares adecuados.
La Trampa de la Sensibilidad: Por qué aumentar la sensibilidad puede ser contraproducente
Cuando un sensor no detecta movimiento, la primera impulsión es ajustar la sensibilidad al máximo. Esto se basa en la suposición errónea de que la sensibilidad controla el área de cobertura. No es así.
La sensibilidad ajusta el umbral de detección—el cambio mínimo de temperatura necesario para registrar movimiento. Una sensibilidad baja requiere una señal más grande y clara. Una sensibilidad alta permite que el sensor reaccione a diferencias térmicas menores. No expande el cono de detección ni cambia su geometría; simplemente reduce el umbral para lo que califica como movimiento. dentro de ese cono existente.
Si una persona está a 20 pies de distancia, completamente fuera del cono del sensor, ningún nivel de sensibilidad hará que sea visible. En cambio, una sensibilidad alta hace que el sensor sea vulnerable a falsos activamientos. Los talleres son lugares con cambios térmicos constantes. Las puertas elevadizas se abren, los sistemas HVAC se activan y el equipo emite calor. Las herramientas y cables cuelgan y se balancean con las corrientes de aire. Con un umbral de sensibilidad demasiado bajo, estos eventos no humanos comienzan a activar las luces, que parpadean de manera errática y consumen más energía que un interruptor manual.
El factor variable a ajustar es la colocación, no la sensibilidad. El sensor debe posicionarse de modo que su cono de detección realmente intersecte las áreas donde las personas trabajan. Esto podría significar disminuir la altura de montaje, moverlo del techo a la pared o usar múltiples sensores.
Determinando la Altura de Montaje Correcta para Tu Espacio
La altura de montaje óptima para un sensor en un espacio de gran altura es un equilibrio entre la altura del techo, las dimensiones de la habitación, el tipo de lente y el flujo de trabajo. El objetivo es colocar el sensor lo suficientemente bajo para un área amplia en el suelo, pero lo suficientemente alto para evitar obstrucciones.
Altura del Techo vs. Ubicación del Sensor
- De 12 a 15 pies: La instalación en el techo aún puede funcionar aquí, especialmente con una lente de gran angular. Un sensor con un ángulo de detección de 110 grados instalado a 12 pies puede cubrir un círculo de 18 a 22 pies de diámetro, suficiente para muchas bahías de un solo coche.
- De 16 a 20 pies: La instalación en el techo se vuelve marginal. Un sensor a 18 pies puede solo cubrir un círculo de 12 pies, lo cual es inadecuado para una bahía de 24 pies de ancho. En estos casos, considere montar el sensor más abajo en una columna o viga, o usar múltiples sensores para una cobertura que se superponga.
- De más de 20 pies: Los sensores estándar montados en el techo generalmente no son adecuados. La mejor opción es montarlos en la pared a una altura entre ocho y 12 pies, permitiendo que el sensor vea a través del plano del piso en lugar de mirando directamente hacia abajo.
Para estimar la cobertura, puede usar una regla práctica. Calcule el diámetro teórico basado en el ángulo de detección y la altura del sensor, y luego reduzca ese número en un 25-30% para tener en cuenta limitaciones del mundo real como la zona muerta y la sensibilidad reducida en los bordes.
Montaje en la pared como alternativa

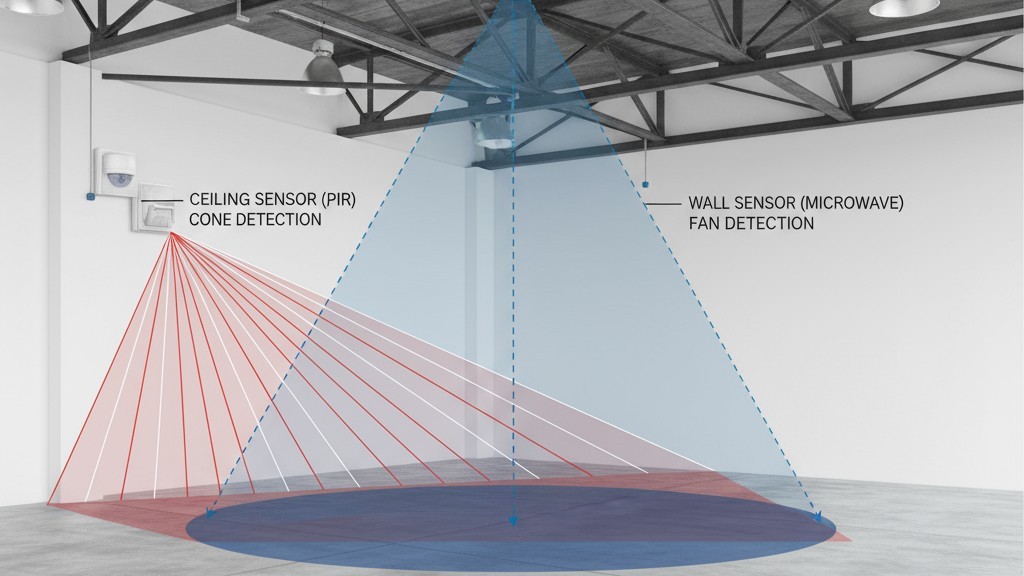

El montaje en la pared ofrece una ventaja geométrica completamente diferente. En lugar de proyectar un cono hacia abajo, el sensor lo proyecta horizontalmente, detectando movimiento cuando una persona cruza su campo de visión. Esta orientación usa el ancho del cono para cubrir el piso, no el aire.
Un sensor montado en una pared a diez pies, con un ángulo ligeramente hacia abajo, puede cubrir de manera confiable un rango de 20 a 30 pies. La desventaja es un sesgo direccional; será mejor detectando movimiento hacia o lejos de él que en paralelo. En bahías largas y estrechas, esto suele ser perfecto. En espacios más amplios, puede necesitar sensores en paredes opuestas. La altura óptima suele ser entre ocho y 12 pies, lo suficientemente alta para evitar obstáculos pero lo bastante baja para mantener un ángulo efectivo en el suelo.
Tal vez le interese
- 100V-230VAC
- Distancia de transmisión: hasta 20m
- Sensor de movimiento inalámbrico
- Control cableado
- Voltaje: 2 pilas AAA / 5 V CC (Micro USB)
- Modo Día/Noche
- Tiempo de retardo: 15min, 30min, 1h(por defecto), 2h
- Adaptador de corriente con enchufe europeo
- Adaptador de corriente con enchufe del Reino Unido
- Adaptador de corriente de enchufe de EE. UU.
- 5V DC
- Distancia de transmisión: hasta 30 m
- Modo día/noche
Kit de controlador de sensor de movimiento para aire acondicionado con 1 sensor de ventana de puerta
- 5V DC
- Distancia de transmisión: hasta 30 m
- Modo día/noche
- Voltaje: 2 x AAA
- Distancia de transmisión: 30 m
- Retardo: 5 s, 1 m, 5 m, 10 m, 30 m
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Corriente de carga: 10 A máx.
- Modo Auto/Sleep
- Tiempo de retardo: 90s, 5min, 10min, 30min, 60min
- Modo de ocupación
- 100V ~ 265V, 5A
- Se requiere cable neutro
- 1600 pies cuadrados
- Voltaje: DC 12v/24v
- Modo: Auto/ON/OFF
- Tiempo de retardo: 15s~900s
- Regulación: 20%~100%
- Ocupación, Vacío, Modo ON/OFF
- 100~265V, 5A
- Se requiere cable neutro
- Se adapta a la caja trasera UK Square
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
- Voltaje: DC 12V
- Longitud: 2,5M/6M
- Temperatura de color: Blanco cálido/frío
Estrategia de selección de lente para espacios altos
El lente dicta la geometría de cobertura de un sensor. En aplicaciones en bodegas altas, es una elección crítica entre opciones de gran angular y ángulo estrecho.
Lentes de gran angular (110-180 grados) son la opción predeterminada para montajes en el techo en bahías de tamaño moderado, diseñados para cubrir una amplia área en el suelo desde un solo punto. Su desventaja es un alcance efectivo más corto. A mayor altura, los bordes de un cono de gran angular se vuelven demasiado superficiales y pierden sensibilidad.
Lentes de ángulo estrecho (60-90 grados) enfoca el cono de detección en un haz más ajustado y de mayor alcance. Una lente de 60 grados puede detectar movimiento a 12 metros o más, lo que la hace ideal para pasillos largos y estrechos o aplicaciones en paredes. Su compensación es la reducción de cobertura lateral, creando puntos ciegos en una habitación amplia a menos que se usen múltiples sensores.
La elección depende de la forma de la habitación. Para pasillos cuadrados con techos moderados (12-16 pies), una lente de gran angular en el techo funciona bien. Para pasillos largos y estrechos, lentes de ángulo estrecho en las paredes finales ofrecen una cobertura superior. Para techos muy altos (más de 18 pies), los sensores de ángulo estrecho montados en la pared suelen ser la única solución confiable con un solo sensor.
Zonificación de múltiples sensores para una cobertura completa
Para espacios grandes o complejos, un solo sensor siempre tendrá limitaciones. El enfoque profesional es la zonificación de múltiples sensores, que usa una matriz coordinada de sensores para crear una cobertura completa y superpuesta.
Cálculo de superposición de cobertura

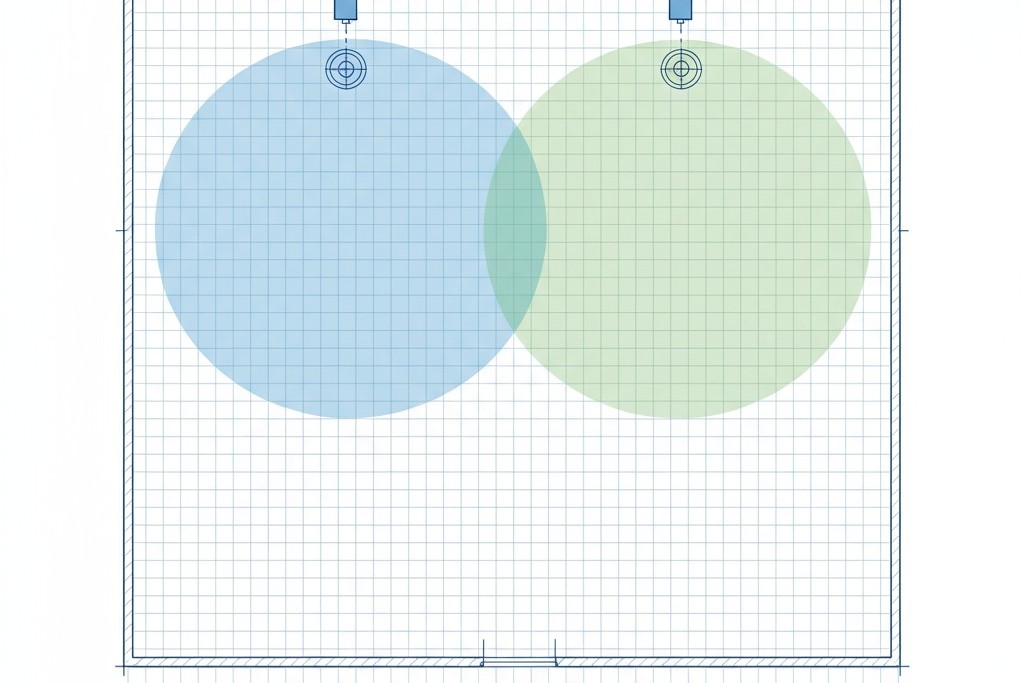

En lugar de tratar de extender el alcance de un sensor, despliega dos o más con zonas de detección superpuestas. Esto garantiza una transición fluida a medida que una persona se desplaza por el espacio. La norma de la industria es diseñar para una superposición del 30-50%. Si un sensor tiene un diámetro efectivo de 6 metros, el siguiente sensor debe colocarse a no más de 4 metros de distancia. Esto asegura que cualquier punto en el suelo tenga cobertura por al menos un sensor, eliminando huecos.
