Traphuizen die stoppen met knipperen: Hoe de aan-uitflits in zelden gebruikte trappen te beëindigen

Bewegingsgeactiveerde trapverlichting belooft energiebesparing doordat lichten uitgaan in lege ruimtes. Maar wanneer standaardinstellingen worden toegepast op verticale omgevingen, kan dit energiebesparingskenmerk een veiligheidsrisico worden. Veel installaties schakelen de lichten snel in en uit terwijl mensen tussen verdiepingen bewegen, wat een gevaarlijke strobospanning creëert. Een licht dooft halverwege de afdaling, het zicht heeft moeite zich aan te passen aan de plotselinge duisternis, en een gemiste trede wordt een val.

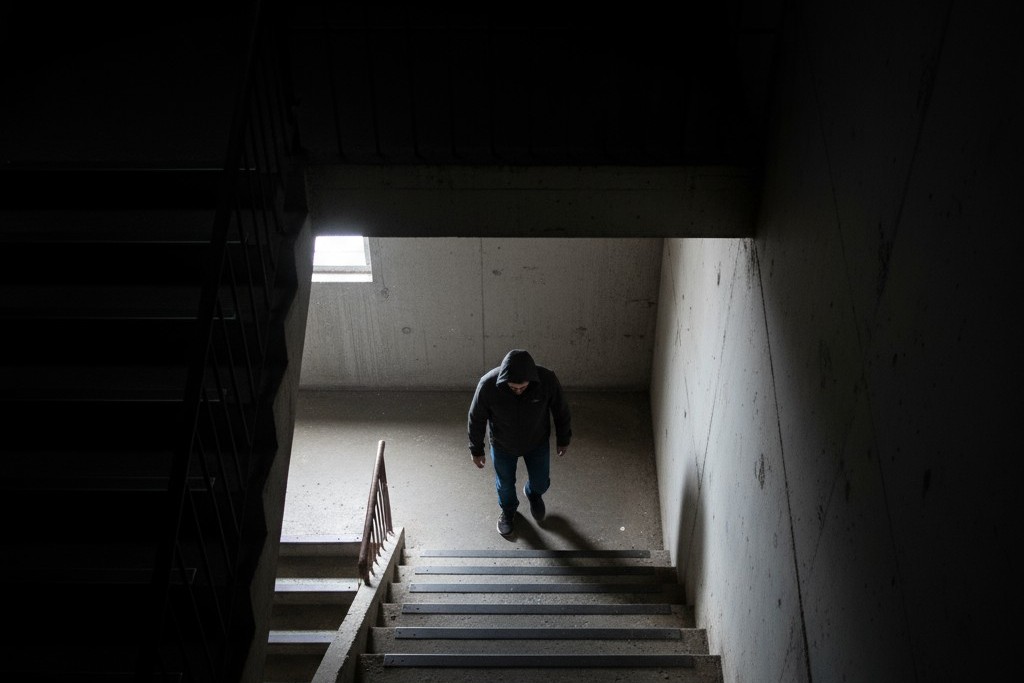

Een persoon gevangen tussen verdiepingen in een donker betontraphuis terwijl een bewegingsgeactiveerd licht achter hen uitgaat en een ander nog niet aangaat. — Wanneer de timeout van bewegingssensoren te kort is, kunnen de lichten halverwege de transitie uitgaan, wat een serieus valgevaar oplevert.

Dit strobingspatroon is geen storing van de sensor. Het is het voorspelbare resultaat van het toepassen van timeout-instellingen die zijn gekalibreerd voor gangen op de unieke eisen van trappenhuizen. Trappen vereisen langere transittijden. Sensoren die voor kamerdekking zijn geplaatst, laten detectiegaten achter bij het monitoren van beweging op meerdere niveaus. Het agressief najagen van minimale 'aan'-tijd produceert een systeem dat technisch functioneert maar praktisch gevaarlijk is.

Het probleem is volledig te voorkomen. Met de juiste timeoutduur, retriggergedrag en sensorplaatsing kun je strobing elimineren en tegelijkertijd echte energiebesparingen behouden. Deze instellingen zijn niet complex, maar vereisen een bewuste afwijzing van de standaard, one-size-fits-all aanpak ten gunste van een die continue dekking garandeert.

Het strobingsgevaar: Duisternis halverwege de transitie

Strobing is de herhaalde aan-uit-cyclus van lichten terwijl iemand door een trapgat beweegt. Het is meer dan een enkele activatie; het is een dispersief patroon. Lichten gaan aan met beweging, doven wanneer een korte timeout verstrijkt, en activeren zich onmiddellijk opnieuw wanneer de persoon een nieuw detectiegebied betreedt. In een meerverdiepings trapgat kan dit drie of vier keer gebeuren tijdens een enkele reis.

Hoewel strobing in een gang een last kan zijn, is het in een trapgat een valrisico. Mensen hebben tijd nodig om zich aan te passen tussen licht en donker. Wanneer een trap plotseling zwart wordt, valt deze kritieke aanpassingsperiode samen met het exacte moment waarop iemand veranderingen in diepte en hoogte navigeert. In een omgeving waar een vergissing gevolgen heeft, hangt het ruimtelijk bewustzijn af van consistente visuele input. Het aan-uitpatroon creëert de perfecte omstandigheden voor een ongeluk: intermittle duisternis tijdens continue beweging op een oneffen oppervlak.

De desoriëntatie is erger in afgesloten trapgaten zonder natuurlijk licht. Wanneer een sensor uitvalt, dimt de ruimte niet; hij duikt in duisternis. Handgrepen en trede kanten verdwijnen. De instinctieve reactie is bevriezen of vertragen, wat ironisch genoeg het probleem verergert door de beweging te verminderen onder de detectiedrempel van de sensor.

Op zoek naar bewegingsgevoelige energiebesparende oplossingen?

Neem contact met ons op voor complete PIR-bewegingssensoren, bewegingsgeactiveerde energiebesparende producten, bewegingssensorschakelaars en commerciële Occupancy/Vacancy-oplossingen.

Stuur een e-mail

Contactformulier

Online kletsen

Dit is geen techonologisch falen, maar een configuratiefout. De oplossing is niet het vervangen van de apparatuur; het is het aanpassen van drie belangrijke parameters: timeoutduur, retriggerrespons en detectiezondecovers.

Waarom traplicht knippert: De timeout-transit mismatch

Motorsensoren werken op een aftelklok. Wanneer beweging wordt gedetecteerd, gaat het licht aan en begint een timeout-periode. Als de timer verloopt zonder dat er nieuwe beweging wordt gedetecteerd, gaat het licht uit. In een vergaderruimte of een gang werkt deze logica perfect. Bewoners veroorzaken voldoende periodieke beweging om de timer steeds te resetten, en de lichten gaan alleen uit wanneer de ruimte echt leeg is.

Trapgaten schenden deze kernveronderstelling. Iemand die door een trapgat beweegt, is incontinue beweging, maar die beweging wordt verspreid over meerdere sensoren. Als elke sensor een timeout van 30 seconden heeft en een afdaling van vijf verdiepingen 90 seconden duurt, zal de persoon de eerste sensor activeren, het detectiegebied verlaten, en de timeout zal lang verlopen voordat ze de volgende sensor bereiken. Het eerste licht gaat uit terwijl ze nog op de trap staan. Het patroon herhaalt zich helemaal naar beneden: de verdieping boven wordt donker terwijl de vloer vooraan verlicht wordt.

De mismatch is zowel temporeel als ruimtelijk. Een enkele, goed geplaatste sensor kan een hele gang dekken, waardoor een persoon in continue detectie blijft van het ene uiteinde tot het andere. De verticaliteit van een trapgat maakt dit onmogelijk met één sensor. Het vereist meerdere sensoren, elk met hun eigen onafhankelijke aftelling. Tenzij hun instellingen een overlapping in tijd en ruimte creëren, zijn er onvermijdelijke gaten.

De detectie dode zone

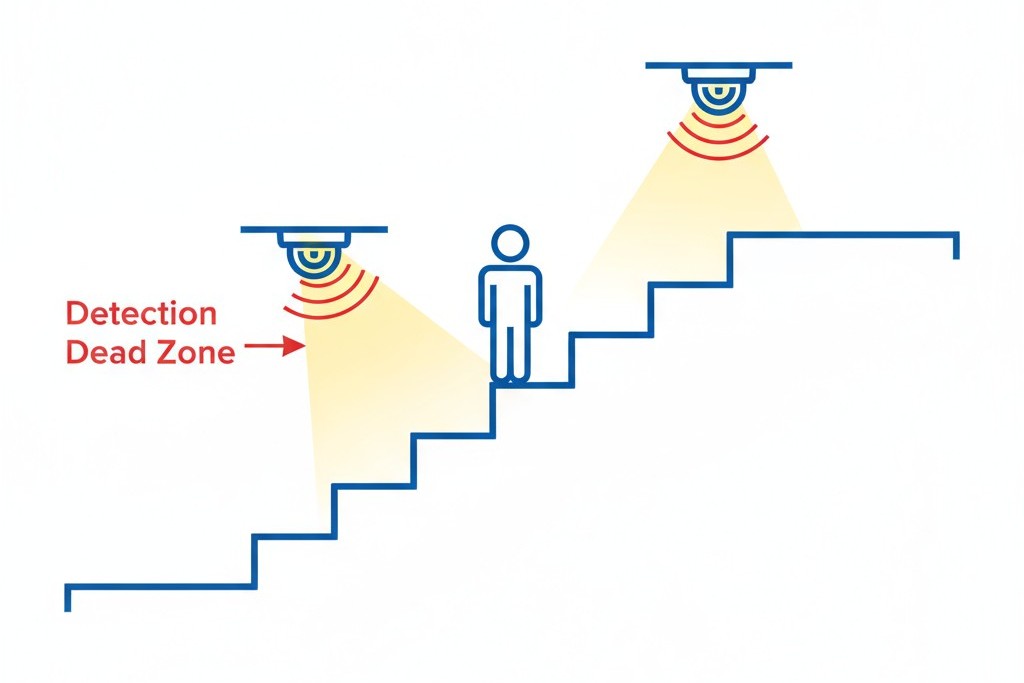

Een diagram dat laat zien hoe de ruimtes tussen de dekking van twee bewegingssensoren op een traphuis een onopgemerkte dode zone creëren. — Detectiedode zones ontstaan wanneer een persoon het bereik van een sensor verlaat voordat hij het bereik van de volgende betreedt, waardoor de lichten uitgaan.

Deze gaten—detectiedode zones—zijn het gevolg van verticale beweging. Een persoon die door een kamer van 20 voet wandelt met een normaal tempo, doet er ongeveer vijf tot zeven seconden over, gemakkelijk gedekt door een minimale timeout van 15 seconden. Maar het afdalen van een enkele trap kost een gemiddelde volwassene 15 tot 20 seconden. Een afdaling van drie verdiepingen kan een minuut duren; een afdaling van vijf verdiepingen, meer dan 90 seconden.

Sensorgeometrie bemoeilijkt het probleem. Bewegingssensoren detecteren veranderingen in infraroodstraling. Horizontale beweging door Het gezichtsveld van een sensor creëert een sterk, duidelijk signaal. Verticale beweging, vooral recht op of weg van een sensor, produceert een veel zwakker signaal. Naarmate iemand afdaalt, is hun beweging gedeeltelijk langs de lijn van zicht van de sensor, niet eroverheen. Dit verkleint het effectieve dekkingsgebied ruim onder de gespecificeerde reikwijdte van de fabrikant.

Deze twee factoren creëren dode zones tussen verdiepingen. Een persoon verlaat het bereik van de bovenste sensor enkele seconden voordat hij of zij de onderste betreedt. Het is slechts de korte timeout die verloopt, waardoor de landing in duisternis wordt ondergedompeld.

Timeoutduur: De primaire verdediging

De meest effectieve manier om knipperen te stoppen, is de timeoutduur te verlengen zodat deze de totale overgangstijd door de trap niet overschrijdt. Als een persoon van de eerste sensor die hij of zij activeert tot de uiteindelijke uitgang kan gaan voordat de timer afloopt, blijven de lichten de hele reis aan.

Voor de meeste trappenhuizen, wordt een minimale timeout van 60 seconden aanbevolen. Dit dekt een reis van twee tot drie verdiepingen op een normaal tempo. Voor trappenhuizen die meer dan drie verdiepingen bedienen

moet een baseline van 90 seconden worden gebruikt. Gebouwen met vijf of meer verdiepingen
profiteren van instellingen van 120 seconden. Deze duur is niet arbitrair. Ze zijn gebaseerd op de gemeten tijd voor een typische doorgang, plus een veiligheidsmarge voor tragere gebruikers. Om de juiste timeout voor een specifiek gebouw te berekenen, schat je het langste redelijke pad en voeg je een buffer van 30-40TP7T toe. Houd rekening met gebruikers met mobiliteitshindernissen, kinderen of mensen die zware ladingen dragen, die mogelijk dubbel zo lang nodig hebben. Een voor de gemiddelde gebruiker afgestelde timeout zal de meest kwetsbaren uitsluiten.

Deze tijden zijn niet willekeurig. Ze zijn gebaseerd op de gemeten tijd voor typisch vervoer, plus een veiligheidsmarge voor langzamer gebruikers. Om de juiste timeout voor een specifiek gebouw te berekenen, schat het langste redelijke pad in en voeg een 30-40% buffer toe. Overweeg gebruikers met mobiliteitbeperkingen, kinderen of mensen die zware lasten dragen, die mogelijk twee keer zolang doen. Een timeout afgestemd op de gemiddelde gebruiker zal de meest kwetsbaren niet bereiken.

Laat u inspireren door Rayzeek Motion Sensor Portfolio's.

Vind je niet wat je zoekt? Maak je geen zorgen. Er zijn altijd alternatieve manieren om je problemen op te lossen. Misschien kan een van onze portfolio's helpen.

PIR Bewegingssensoren

Schakelaars met bewegingssensor

Bezettingssensoren

Bewegingssensor airconditioner

Lichtstrips met bewegingssensor

DC-bewegingssensoren/dimmers met laag voltage

Draadloze bewegingssensorkits

De gangbare kritiek is dat langere time-outs energie verspillen. Deze zorg wordt overdreven. Het energieverschil tussen een timeout van 30 seconden en 90 seconden is verwaarloosbaar. Voor een trapverlichting met LED-verlichting, geactiveerd 20 keer per dag, verlengen van de timeout met ongeveer 20 minuten totale 'aan'-tijd. Dit vertaalt zich in een triviale kostenpost — vaak minder dan een dollar per jaar. Het veiligheidsvoordeel van het elimineren van duisternis halverwege de transit valt nauwelijks te meten.

Retrigger-instellingen en continue aanwezigheid

Een lange timeout voorkomt knipperen voor een enkele gebruiker, maar wat met continu verkeer? Als een tweede persoon de trap binnenkomt zodra de timeout van de eerste persoon bijna verloopt, kunnen de lichten nog steeds kort knipperen.

Het opnieuw triggeren lost dit op door de afteltijd opnieuw in te stellen telkens wanneer nieuwe beweging wordt gedetecteerd. In plaats van ononderbroken te blijven werken, wordt de timer opnieuw gestart tot zijn volledige duur bij elke nieuwe trigger. Zolang mensen door de ruimte bewegen, blijven de lichten aan. Pas nadat de laatste persoon vertrekt en de trapruimte echt leeg is, voltooit de volledige aftelling en gaan de lichten uit.

Dit gedrag is cruciaal voor het creëren van een stabiele verlichtingsomgeving tijdens actieve periodes. Niet alle sensoren ondersteunen effectief opnieuw triggeren; sommige eenvoudige modellen negeren beweging na de eerste activering. Bij het selecteren of configureren van sensoren, controleer of ze continue monitoring bieden om te garanderen dat de lichten naadloos blijven branden voor opeenvolgende gebruikers. Een lange time-out en effectief opnieuw triggeren werken samen om een systeem te creëren dat responsief aanvoelt: aan wanneer nodig, uit als het echt leeg is.

Sensorplaatsing voor overlappende zones

Time-out- en opnieuw triggerinstellingen lossen het tijdprobleem op; sensorplaatsing lost het ruimteprobleem op. Zelfs met lange time-outs blijft flikkering bestaan als er gaten zijn tussen detectiezones.

Effectieve plaatsing vereist het creëren van overlappende dekkinggebieden. Een bewoner moet altijd binnen bereik zijn van ten minste één sensor. Dit betekent niet dat de hele trapruimte bedekt moet worden, maar dat de overgangspunten tussen zones redundante dekking moeten hebben. Waar het bereik van één sensor eindigt, moet die van de volgende al zijn begonnen. Als vuistregel, streef naar minstens 20-30T7T overlap.

Trapopgangen met één vlucht: Een sensor op de bovenste verdieping en een op de onderste verdieping kunnen volledige dekking bieden als hun detectiezones in het midden samenkomen. De makkelijkste manier om dit te testen is door de trap op te lopen; als de lichten halverwege uitknipperen, staan de sensoren te ver uit elkaar.

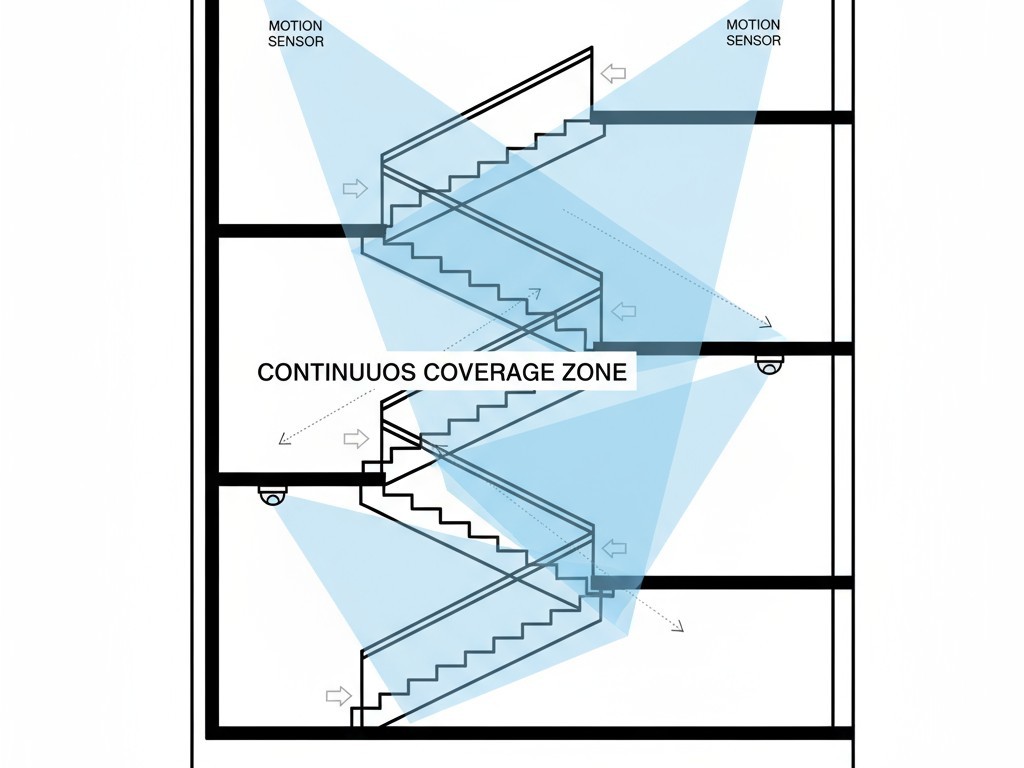

Een diagram dat laat zien hoe je bewegingssensoren correct plaatst in een traphuis met meerdere verdiepingen om overlappende detectiegebieden te creëren voor continue verlichting. — Het positioneren van sensoren om overlappende detectiezones te creëren, zorgt voor een naadloze overgang en houdt de lichten aan terwijl een persoon tussen verdiepingen beweegt.

Meerdere verdiepingen verschuiven: Voor hogere trappenhuizen heeft elke verdieping een sensor nodig die is gepositioneerd om een cascade van overlappende zones te creëren. De sensor op de vijfde verdieping moet de landing van de vijfde verdieping en een gedeelte naar beneden de trap naar de vierde bedekken. De sensor op de vierde verdieping moet een gedeelte naar boven de vijfde verdieping, over de eigen landing, en een gedeelte naar beneden de derde verdieping bedekken. Dit zorgt voor een naadloze overdracht. Terwijl iemand naar beneden gaat, wordt hij gedetecteerd door de volgende sensor voordat hij het bereik van de vorige verlaat. Dit kan vereisen dat sensoren worden gekanteld of gekanteld om hun verticale bereik naar beneden uit te breiden.

De valse economie van agressieve time-outs

De drang naar kortere time-outs komt voort uit een gebrekkige overtuiging dat ze proportionele energiebesparingen opleveren. De werkelijke besparing door het verkorten van een trapruimte-tijd uit 90 naar 30 seconden is minimaal in vergelijking met het totale energieverbruik van het gebouw.

Beschouw een trapruimte met vier LED-armaturen van 20 watt. Bij 20 activaties per dag verbruikt een time-out van 90 seconden ongeveer 0,04 kWh. Een time-out van 30 seconden verbruikt 0,013 kWh. Het verschil is 0,027 kWh per dag. Bij een commercieel tarief van $0,12/kWh bedraagt de dagelijkse besparing ongeveer een derde cent. De jaarlijkse besparing is ongeveer een dollar.
