Je kent het gesprek. Het komt meestal op een maandagochtend binnen van een gejaagde restaurantmanager of een veiligheidsfunctionaris. Het verhaal is altijd hetzelfde: De chef liep de vriezer binnen met een volle voorraadpot, de zware PVC-gordijnen sloegen achter hem dicht, en drie seconden later gingen de lichten uit. Hij staat in geheel duisternis, -10°F lucht, met vijf gallon heet vloeistof in balans, en schreeuwt om iemand die de deur opent.
De onmiddellijke reactie van het faciliteitsteam is om de sensor de schuld te geven. Ze denken dat deze defect is, de gevoeligheidsknop is verzet, of dat de batterij moet worden vervangen. Maar als je er een multimeter opzet, zul je zien dat de sensor precies doet wat hij ontworpen is om te doen. Het onderdeel is niet kapot. De natuurkunde wordt gewoon verkeerd begrepen. Dit gebeurt bij ongeveer de helft van alle commerciële renovaties: je hebt een apparaat geïnstalleerd dat relying op warmtesignaturen achter een barrière, specifiek ontworpen om warmteoverdracht te voorkomen.
Fysica vs. De Brochure
Om te begrijpen waarom standaard sensoren hier falen, negeer marketingtermen zoals “bezettingsdetectie” of “groothoeklens.” Kijk naar het mechanisme. De overgrote meerderheid van de verlichtingsbediening in walk-ins gebruikt Passieve Infrarood (PIR) technologie. In dat witte kunststof domein bevindt zich een pyro-elektrische sensor die veranderingen in infraroodstraling detecteert—ongeveer, warmte die over een raster beweegt.
Als een menselijk lichaam een kamer binnenkomt, ziet de sensor een piek in IR-energie tegen de achtergrondtemperatuur. Maar een walk-in koelbox of vriezer is gebouwd als een thermische fort. Die dikke, ribbelige PVC-gordijnen (vaak laag-temperatuur polar kwalitet) zijn uitstekende isolatoren. Dat is hun hele taak.

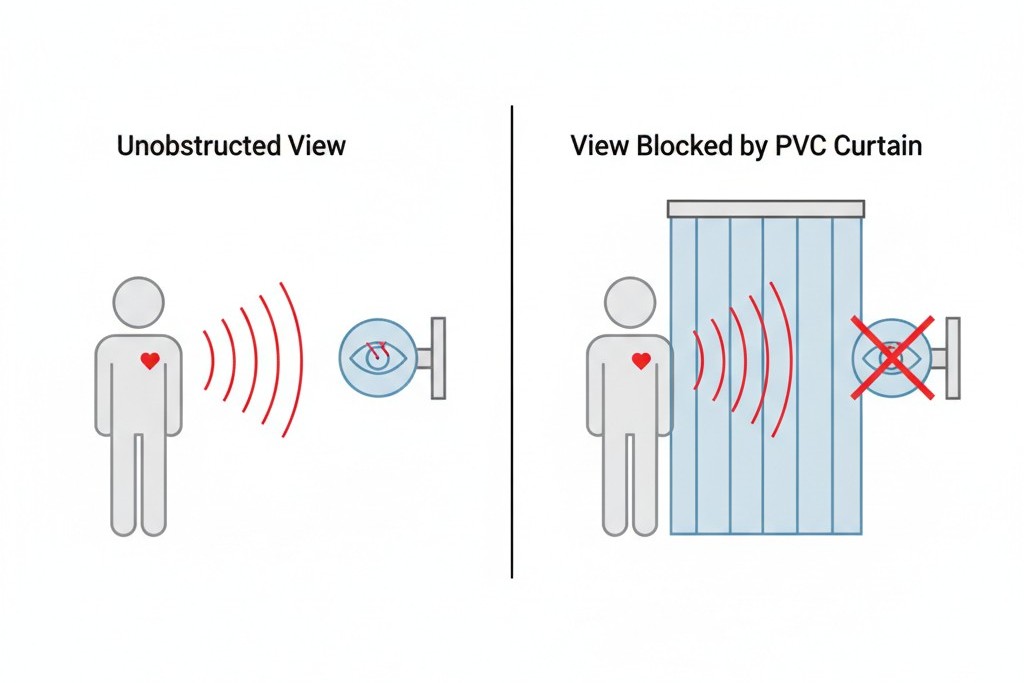

Hier is de harde realiteit: Voor een PIR-sensor is doorzichtige PVC geen raam. Het is een bakstenen muur.
Je kunt er doorheen kijken omdat zichtbaar licht door de polymeren ketens passeert. Maar infrarode straling, die een langere golflengte heeft, wordt geabsorbeerd of gereflecteerd door het materiaal. Wanneer het gordijn sluit, wordt de thermische handtekening van de persoon binnenin effectief gewist. De sensor ziet de koude oppervlakte van het plastic, ziet geen warmtebeweging, en gaat ervan uit dat de kamer leeg is. Het onderbreekt de kring. Het maakt niet uit of je de dure Wattstopper FS-serie koopt of een generieke namaak; als het afhankelijk is van PIR, kan het niet door een thermische barrière kijken.
Misschien bent u geïnteresseerd in
- Bezetting (Auto-AAN/Auto-UIT)
- 12–24V DC (10–30VDC), tot 10A
- 360° bereik, diameter 8–12 m
- Tijdvertraging 15 s–30 min
- Lichtsensor Uit/15/25/35 Lux
- Hoge/Low gevoeligheid
- Auto-Aan/Auto-Uit bezettingsmodus
- 100–265V AC, 10A (neutraal vereist)
- 360° bereik; detectiebereik van 8–12 m
- Tijdvertraging 15 s–30 min; Lux UIT/15/25/35; Gevoeligheid Hoog/Laag
- Auto-Aan/Auto-Uit bezettingsmodus
- 100–265V AC, 5A (neutraal vereist)
- 360° bereik; detectiebereik van 8–12 m
- Tijdvertraging 15 s–30 min; Lux UIT/15/25/35; Gevoeligheid Hoog/Laag
- 100V-230VAC
- Transmissieafstand: tot 20m
- Draadloze bewegingssensor
- Vastgebaseerde bediening
- Voltage: 2x AAA Batterijen / 5V DC (Micro USB)
- Dag/nachtmodus
- Tijdvertraging: 15min, 30min, 1h (standaard), 2h
- EU-stekkeradapter
- UK-stekkeradapter
- US stekker voedingsadapter
- 5V DC
- Transmissieafstand: tot 30m
- Dag/Nacht modus
- 5V DC
- Transmissieafstand: tot 30m
- Dag/Nacht modus
- Voltage: 2 x AAA
- Transmissieafstand: 30 m
- Tijdsvertraging: 5s, 1m, 5m, 10m, 30m
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Belastingsstroom: 10A Max
- Auto/slaapmodus
- Tijdvertraging: 90s, 5min, 10min, 30min, 60min
- Bezettingsmodus
- 100V ~ 265V, 5A
- Neutrale draad vereist
- 1600 m²
- Spanning: DC 12v/24v
- Modus: Auto/AAN/UIT
- Tijdvertraging: 15s~900s
- Dimmen: 20%~100%
- Bezet, Leegstand, AAN/UIT-modus
- 100~265V, 5A
- Neutrale draad vereist
- Past op de UK Square backbox
Er is enige nuance—heel dunne, hoge-temperatuur stroken kunnen een spookachtig signaal lekken, of een kiertje kan een stukje warmte doorlaten. Maar vertrouwen op dat lek voor veiligheid is een nalatigheidszaak die elk moment een rechtszaak kan worden.
De Geometrie Fix (De Binnenkant Job)
Als de strookgordijn de muur is, moet de sensor zich aan de andere kant ervan bevinden. Dit klinkt voor de hand liggend, maar het verplaatsen van een sensor van de warme zijde (buiten de doos) naar de koude zijde (binnen de doos) introduceert een nieuwe set vijanden: condensatie en ijs.

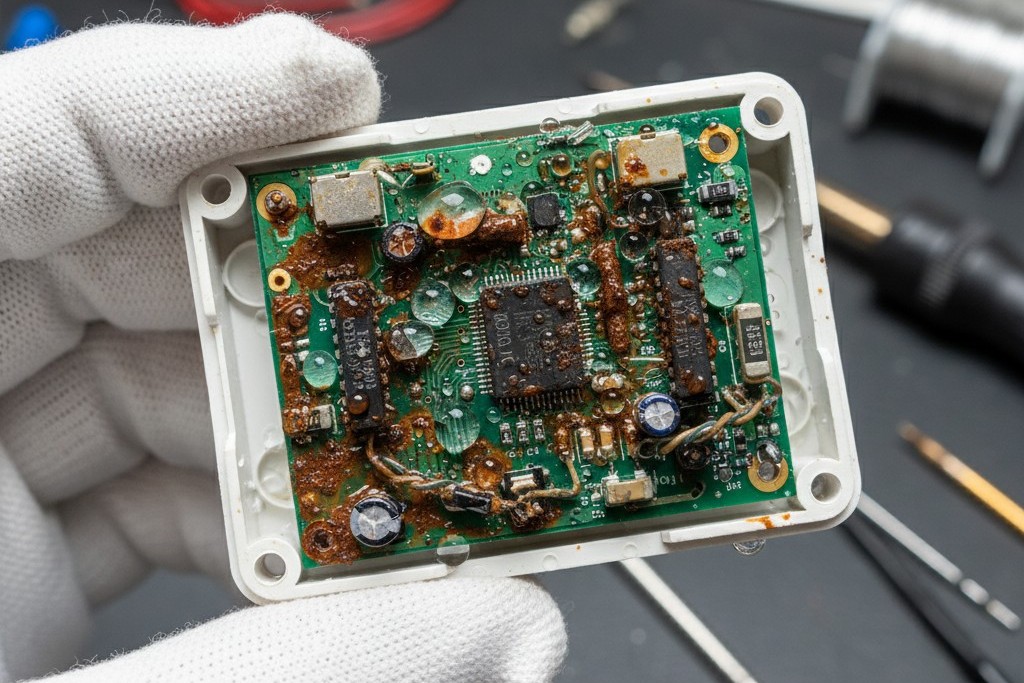

De standaardhandeling is om de sensor op het interieurplafond te plaatsen, ver voorbij de gordijnlijn. Maar je kunt niet gewoon een standaard verdeelkast daar ophangen en weggaan. Wanneer warme, vochtige lucht uit de keuken in het leidingwerk sluipt, reist deze langs de buis totdat het de koude lucht binnen de vriezer raakt. Die vocht condenseert onmiddellijk. Als je sensor het laagste punt in die leiding is, zal die vol water staan. Ik heb al heel wat “mislukte” sensoren geopend om de helft van een kopje roestige water eruit te gieten dat de PCB kortsloot.
Als je de sensor binnen plaatst, moet je een afsluitende, NEMA 4X-geclassificeerde behuizing gebruiken. Belangrijker, je moet de leidinginvoer afdichten. Een dot silicone of een goede leidingaansluiting voorkomt dat die warme keukenlucht in het apparaat binnendringt.
Zodra de hardware verstevigd is, moet je deze richten. Een plafondmontage in het midden van het gangpad is standaard, maar overweeg de “Kierenhack.” In distributiecentra met veel verkeer waar vorkheftrucks snel bewegen, plaatsen we de sensor vaak hoog, specifiek gericht op de opening waar de gordijnrail de muur raakt. Zelfs de beste opgehangen gordijnen hebben meestal een thermielek van 2 inch bovenaan. Door de detectielobben op dat specifieke lek te richten, kun je soms de lichten activeren. voordat de vorkheftruck doorbreekt de gordijn volledig, waardoor de bestuurder die cruciale milliseconden van verlichting krijgt.
De Mechanische Override
Soms is de beste sensor helemaal geen sensor. In de haast om alles 'slim' te maken, vergeten we vaak dat een fysieke schakelaar de meest betrouwbare indicator is van bezetting. Als de deur open is, komt er iemand binnen of vertrekt iemand.

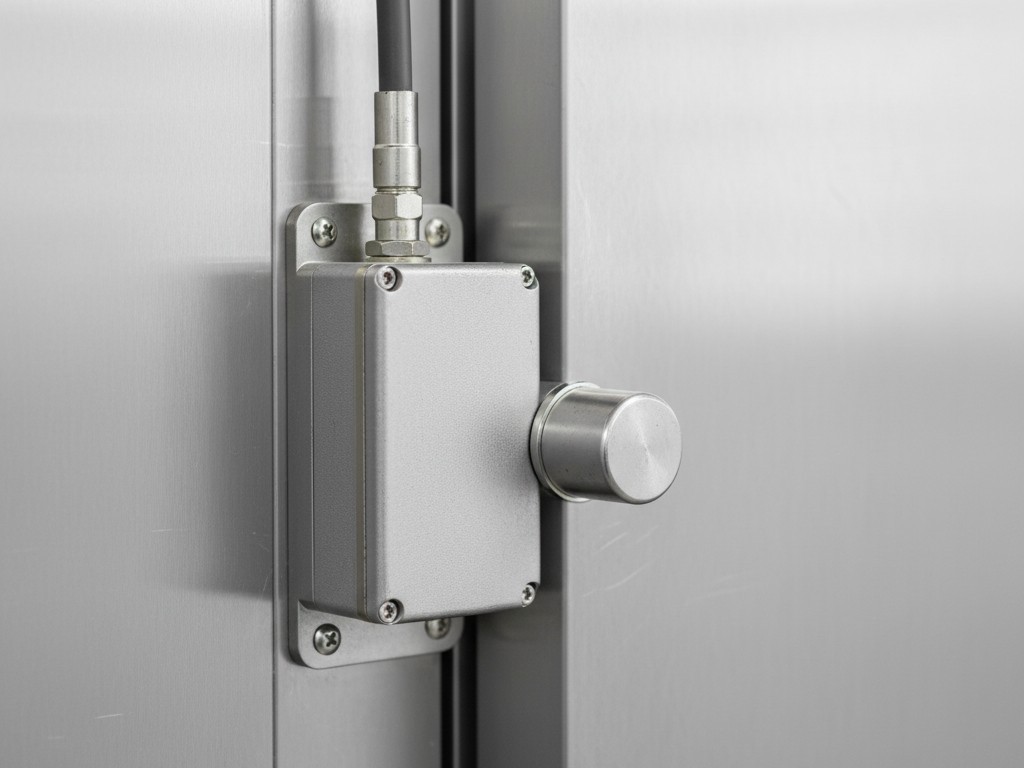

De meest waterdichte oplossing voor een walk-in met zware gordijnen is om de bewegingsvereiste volledig te omzeilen door de deur zelf te gebruiken. Dit houdt in dat je een magnetische contactschakelaar op het deuromlijsting installeert—denk aan een standaard alarmschakelaar, maar van industriële kwaliteit (zoals de Sentrol 2500-serie).
Laat u inspireren door Rayzeek Motion Sensor Portfolio's.
Vind je niet wat je zoekt? Maak je geen zorgen. Er zijn altijd alternatieve manieren om je problemen op te lossen. Misschien kan een van onze portfolio's helpen.
De logica is eenvoudig: Wanneer de deur opengaat, onderbreekt de magneet het circuit. Een relais in je verlichtingscontroller ziet deze verandering in toestand en zet de lichten vast aan voor een ingestelde periode (zeg 15 minuten). Het maakt niet uit of de persoon achter drie lagen geribbelde PVC schuilgaat of stil staat en de inventaris telt. Het systeem weet dat de deur is bediend, dus gaat ervan uit dat er iemand aanwezig is.
Op zoek naar bewegingsgevoelige energiebesparende oplossingen?
Neem contact met ons op voor complete PIR-bewegingssensoren, bewegingsgeactiveerde energiebesparende producten, bewegingssensorschakelaars en commerciële Occupancy/Vacancy-oplossingen.
Deze aanpak heeft een nadeel: de 'Magnet Tape'-hack. Personeel, gefrustreerd door alarmen of automatische sluiters, plakt soms een reserve magneet op de sensor om het systeem te misleiden zodat het denkt dat de deur gesloten is, zodat ze deze voor leveringen kunnen openhouden. Als je verlichtingslogica alleen aan 'Deur Open' gekoppeld is, zal deze truc hen in het donker laten lopen. De oplossing is om de deur schakelaar als een trigger om een timer te starten, niet als een momentcontact.
De Valse Profeten: Ultrasoon en Draadloos
In de zoektocht naar een workaround zul je mensen horen voorstellen dat ultrasone of 'Dual-Tech' sensoren. De theorie is goed: ultrasone sensoren gebruiken geluidsgolven (Doppler-verschuiving) in plaats van warmte. Geluidsgolven gaan door gaten en kaatsen rond hoeken, waardoor de ruimte gevuld wordt. Ze kunnen een persoon achter een gordijn 'horen'.

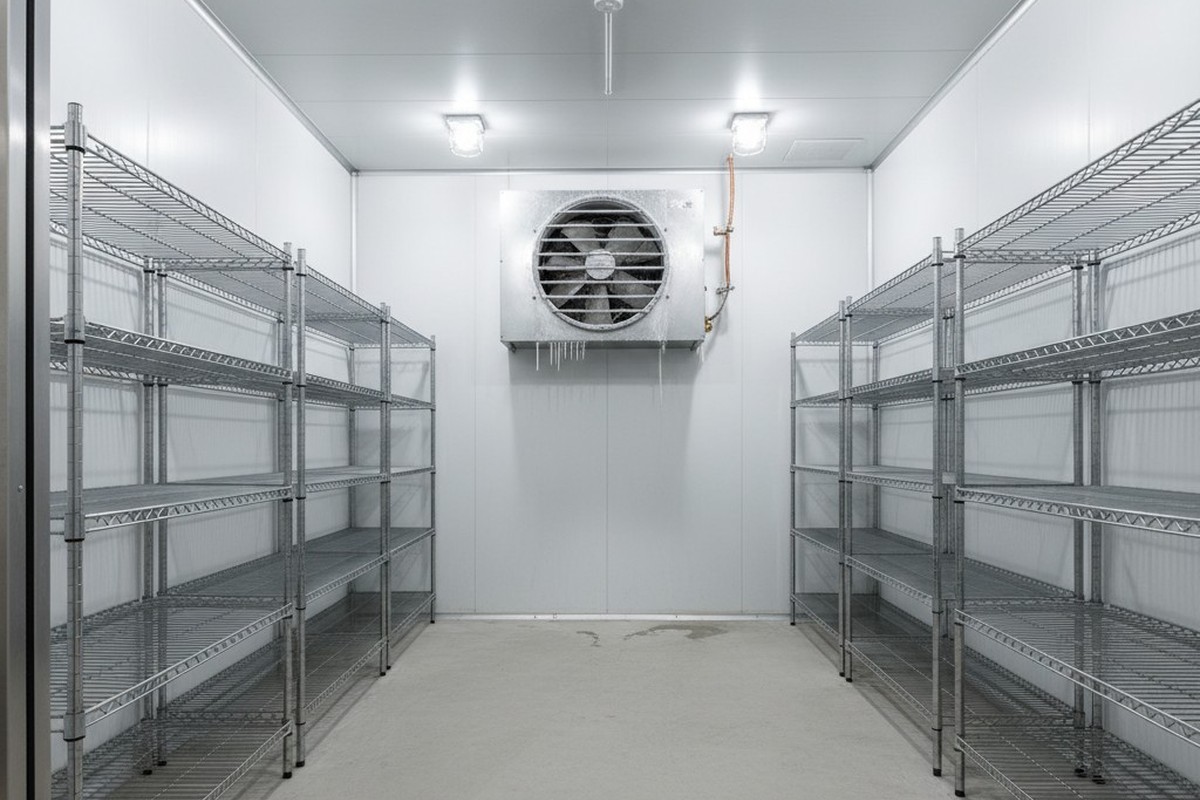

Maar in een professionele vriezer is dit een valstrik. De omgeving binnen een walk-in is vijandig voor ultrasoon. De grote verdampers (denk aan grote Bohn- of Kramer-units) creëren voortdurende lucht turbulentie en vibraties. Voor een ultrasone sensor lijkt dat vibrerende bladvibrator op beweging. Je krijgt daarmee het tegenovergestelde probleem: de lichten gaan nooit uit. Je kunt proberen de gevoeligheid aan te passen, maar dan loop je het risico de stilstaande persoon in de hoek te missen. Tenzij je een heel stille, laag-snelheids box hebt, vermijd ultrasoon.
De andere val is draadloze retrofits. Leveranciers verkopen graag op batterijen werkende 'peel and stick'-sensoren om arbeidskosten voor conduit te besparen. Doe dit niet in een vriezer. Lithiumbatterijen hebben een scherpe spanningsdaling bij temperaturen onder nul. Een batterij die voor 2 jaar in een gang is geschikt, gaat ongeveer 3 maanden mee bij -10°F. Je ruilt een dag conduitwerk in voor een leven lang terugkerende tickets om batterijen te vervangen.
Eindberekeningen
Dit is risicobeheer, niet alleen bedrading. Als een sensor niet inschakelt op een kantoor, zwaaien mensen met hun armen en worden ze geïrriteerd. Als het niet werkt in een koelcel, kan iemand gewond raken, of kan een gezondheidsinspecteur een overtreding schrijven voor onvoldoende verlichting.
Laat de hoofdaannemer je niet lastigvallen door de sensor boven de deur aan de buitenkant te monteren "omdat het makkelijker is". Leg het thermische blokkeren uit. Leg de fysica uit. Als ze vasthouden aan de goedkope manier, zet het dan schriftelijk dat het systeem niet zal functioneren wanneer de gordijnen hangen. Neem dan je conduitbuiger, dicht je doorvoeren af en plaats je oog op een plek waar het echt kan zien.
