A Luz Desleal: Como Domar Sensores de Movimento em Espaços Complexos

Uma luz que se ativa em uma sala vazia é mais do que um incômodo. É uma falha de propósito. Em ambientes como uma concessionária de veículos, onde os carros são frequentemente reposicionados, essa falha torna-se constante, com as luzes piscando, respondendo à assinatura térmica de um motor recentemente ligado ou ao brilho de um farol. O sistema, destinado a servir pessoas, torna-se escravo da maquinaria. Parece barato, caótico e pouco inteligente.

Este problema não é resolvido por um sensor mais caro, mas sim compreendendo a física da detecção. O verdadeiro controle vem da aplicação dos primeiros princípios da tecnologia de sensores para distinguir a presença humana do ruído térmico e cinético do ambiente. Ao engenhar a lógica do sistema, você pode criar iluminação que permanece leal às pessoas, não aos motores.

O Conflito Central: Quando a Presença não é Humana

O desafio fundamental é que um sensor Passivo de Infravermelho (PIR) padrão não vê pessoas; ele percebe mudanças rápidas na energia térmica. Em um escritório simples, um humano é o único objeto capaz de produzir tal mudança. Mas em um ambiente complexo, muitas fontes não humanas criam eventos térmicos que imitam a presença humana e levam a disparos falsos.

Um motor, unidade de HVAC ou equipamento industrial recentemente operado não irradia calor uniformemente. Ele cria uma "coluna de calor", uma coluna ascendente de ar quente que ondula e se move. Para um sensor PIR, essa massa turbulenta de energia térmica é indistinguível de um corpo grande e quente se movendo pelo seu campo de detecção. Quando um veículo é movido para uma sala de exibição, seu motor pode emitir esses núcleos de calor por tempo suficiente para disparar as luzes repetidamente até que sua temperatura se equalize com a sala. Esta é uma fonte primária de ativação infiel.

Sensores PIR também podem ser enganados por eventos térmicos secundários. Um flash de luz solar refletindo em um capô polido pode saturar momentaneamente uma zona de detecção, causando um pico de infravermelho súbito que resulta em um disparo falso. Até mesmo o movimento de um objeto com temperatura diferente do fundo, como uma grande placa oscilando em uma corrente de ar, pode ser suficiente para ativar um sistema mal ajustado.

Inspire-se nos portfólios de sensores de movimento Rayzeek.

Não encontra o que pretende? Não se preocupe. Há sempre formas alternativas de resolver os seus problemas. Talvez um dos nossos portefólios possa ajudar.

Sensores de movimento PIR

Interruptores com sensor de movimento

Sensores de ocupação

Sensor de movimento do ar condicionado

Faixas de luz com sensor de movimento

Sensores de movimento DC de baixa tensão/Dimmers

Kits de sensores de movimento sem fios

A Física do Foco: Como Funciona o Sensoriamento Passivo de Infravermelho

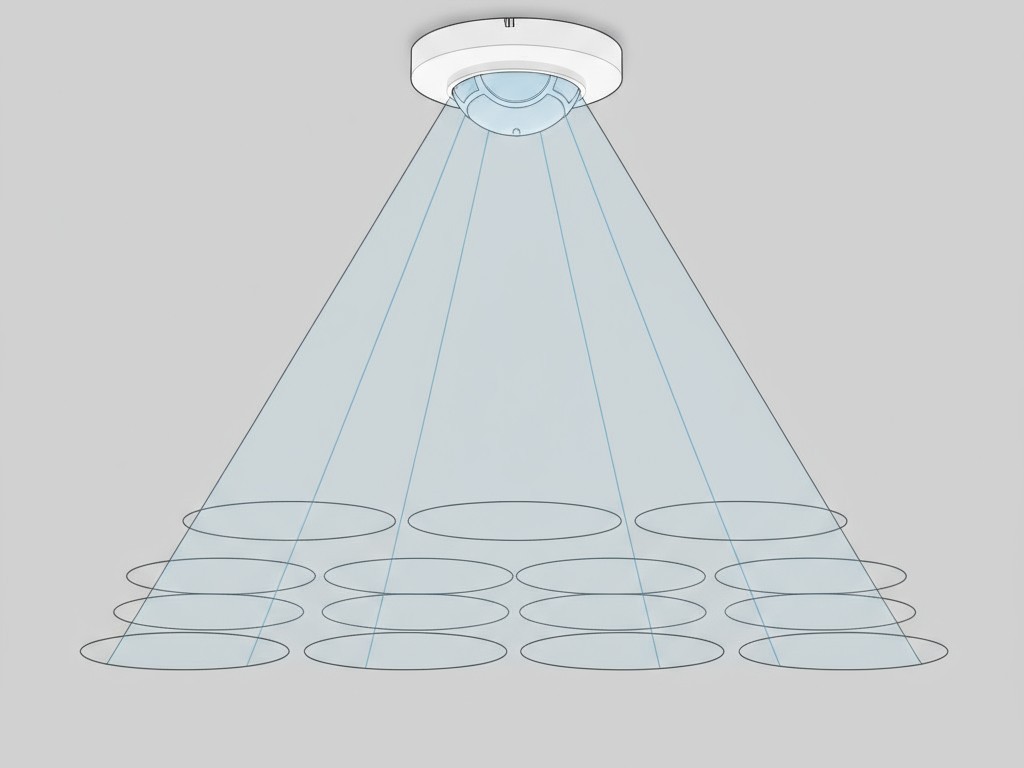

Um diagrama mostrando um sensor de movimento no teto projetando uma grade de zonas de detecção invisíveis no chão. — Uma lente de Fresnel dentro de um sensor PIR divide sua visão em múltiplas zonas. O sensor dispara quando uma fonte de calor se move de uma zona para outra.

Para comandar um sensor PIR, você precisa primeiro entender seu mecanismo. O “passivo” em seu nome significa que ele não emite energia. É um observador, monitorando a paisagem infravermelha do espaço que supervisiona. Sua inteligência reside em como interpreta as mudanças nessa paisagem.

Um sensor PIR opera usando dois componentes principais: um sensor pyroelectric que gera uma voltagem quando exposto a radiação térmica variável, e uma lente de Fresnel multifacetada. Esta lente não é uma simples lupa. É uma matriz de lentes menores que divide o campo de visão do sensor em uma grade de zonas de detecção distintas. Cada face foca a energia infravermelha de uma fatia específica da sala na elemento pyroelectric, estabelecendo uma leitura térmica de referência para cada zona.

Um sensor não dispara porque vê um objeto quente. Ele dispara quando um objeto quente se move de uma zona de deteção para outra. Quando uma pessoa entra no campo de visão, seu corpo cruza a fronteira de uma zona definida por lente para a próxima. Esse movimento cria uma flutuação rápida na energia atingindo o elemento pyroelectric: primeiro uma mudança positiva ao entrar em uma zona, depois uma mudança negativa ao sair dela. Essa flutuação distinta e rápida é o sinal específico que o sensor reconhece como movimento. Um objeto quente mas estacionário simplesmente se torna parte da linha de base e é ignorado.

Engenharia de Fidelidade: Uma Estrutura para Detecção Centrada no Humano

Um diagrama dividido comparando duas posições de sensores. Uma tem uma visão ampla causando disparos falsos de carros; a outra tem uma visão focada em um corredor para maior precisão. — Ao posicionar estrategicamente sensores altos com seu campo de visão direcionado para baixo, sua área de visão pode ser limitada a áreas de pedestres, ignorando o ruído térmico de veículos.

A solução para disparos falsos não é encontrar um sensor que possa identificar um humano, mas criar um ambiente de detecção onde apenas um humano possa produzir o sinal de disparo necessário. Isso é alcançado manipulando deliberadamente o campo de visão do sensor.

A ferramenta mais poderosa para isso é a colocação do sensor. Instalando um sensor em uma altura significativa e apontando-o para baixo em um ângulo íngreme, suas zonas de detecção tornam-se um padrão previsível no chão. Isso cria uma fronteira clara. A área diretamente abaixo do sensor é altamente sensível, enquanto as áreas mais distantes estão totalmente fora de sua linha de visão. Em uma showroom, essa estratégia concentra a atenção do sensor exclusivamente nas passagens de pedestres. O sensor é elevado acima da grade de iluminação e direcionado de modo que seu campo de visão cubra os corredores, mas não alcance as bancadas de exibição de veículos. Os capôs e blocos de motor dos carros, independentemente de seu estado térmico, agora estão geometricamente excluídos da percepção do sensor.

Para uma refinamento ainda maior, a mascaramento fornece controle cirúrgico. Isso envolve bloquear fisicamente ou digitalmente facetas específicas da lente do sensor, desativando as zonas de detecção correspondentes. Se a visão de um sensor precisar inevitavelmente cobrir a grade frontal de um carro, as facetas precisas da lente correspondentes a esse local podem ser mascaradas com um adesivo opaco ou uma configuração digital. O sensor permanece totalmente ativo para todas as outras zonas, mas agora fica cego ao pluma de calor do motor. Foi ensinado a ignorar o problema.

Procura soluções de poupança de energia activadas por movimento?

Contacte-nos para obter sensores de movimento PIR completos, produtos de poupança de energia activados por movimento, interruptores com sensor de movimento e soluções comerciais de Ocupação/Vazio.

Enviar um e-mail

Formulário de contacto

Conversar online

De Princípio à Prática: O Estudo de Caso do Showroom de Carros

Aplicar essa estrutura transforma o showroom de uma exibição de luz caótica para um espaço responsivo e elegante. Uma implementação incorreta — colocando um sensor padrão montado na parede a uma altura baixa — lançaria um campo de visão amplo e abrangente sobre o corredor e os carros. Dispararia constantemente por calor do motor e reflexos, tornando o sistema inútil.

A solução engenheirada usa uma rede de sensores PIR elevados. Cada um é instalado a uma altura de 4,5 a 6 metros, posicionado sobre o centro dos corredores de pedestres e apontado agudamente para baixo. Essa geometria garante que as zonas de detecção cubram a trajetória de caminhada, sem derramar sobre as superfícies polidas ou compartimentos de motor dos veículos. Para qualquer sobreposição inevitável, o mascaramento preciso oculta o sensor na frente dos carros.
