Ogni responsabile delle strutture conosce il terrore specifico dell'audit del contatore del lunedì mattina. Apri il portale delle utenze, visualizzi il profilo di carico del fine settimana, e lì c'è: un altopiano piatto e alto di consumo energetico che va da venerdì alle 18:00 fino al lunedì mattina. Il grafico non mente. Mentre l'edificio era presumibilmente vuoto, i refrigeratori aumentavano la potenza, i ventilconvettori spingevano migliaia di piedi cubi di aria condizionata, e il contatore girava.

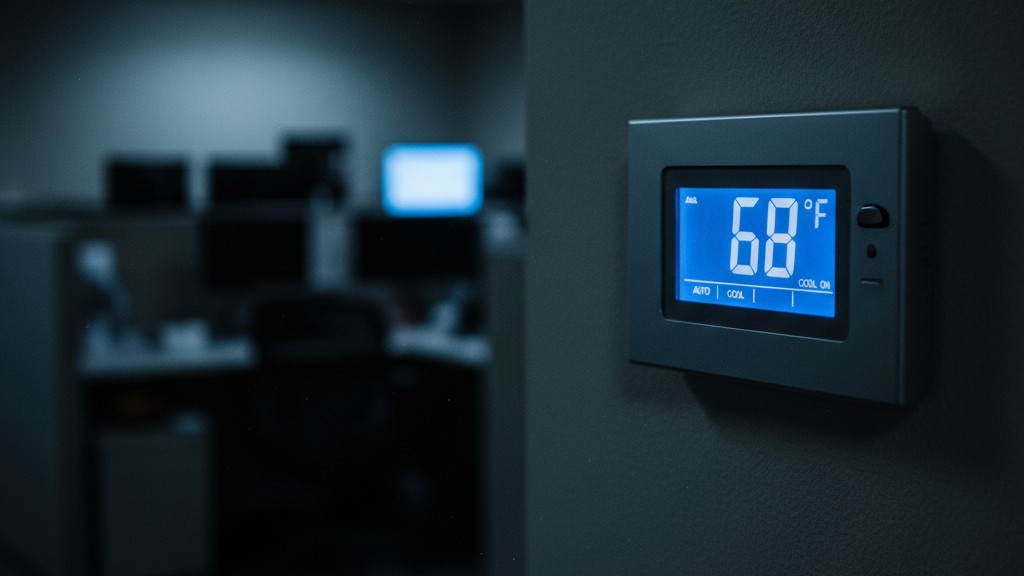

L'indagine di solito rivela un colpevole familiare. Una squadra di pulizia è entrata, ha trovato la sala conferenze soffocante, e ha premuto la freccia “giù” sul termostato fino a farlo segnare 20 gradi Celsius. Hanno finito il loro lavoro in quaranta minuti e se ne sono andati. Il termostato, tuttavia, è rimasto a 20 gradi per le successive quarantotto ore.
Le politiche sul “resettare il termostato” sono inutili contro la natura umana e il personale temporaneo. Non puoi formare un turno rotante di addetti alle pulizie notturne a preoccuparsi delle tue tariffe di picco della domanda. L'unico modo per fermare la perdita è rimuovere completamente l'elemento umano. Ma questo introduce un nuovo problema, altrettanto costoso: come automatizzare il segnale di “spegnimento” senza creare una rivolta tra gli inquilini paganti?
La trappola del termostato “intelligente”
Molti operatori moderni istintivamente ricorrono al Wi-Fi per risolvere il problema. Il mercato è invaso da termostati intelligenti lucidi e con schermo di vetro che promettono controllo tramite app, algoritmi di apprendimento e programmazione remota. Per una casa residenziale, vanno bene. Per una struttura commerciale, sono una bomba a orologeria di ticket di manutenzione.
Guarda la realtà di un ambiente di rete commerciale. Quando installi cinquanta termostati intelligenti su una rete Wi-Fi per ospiti, sei alla mercé dei capricci del reparto IT. Un semplice aggiornamento di sicurezza da WPA2 a WPA3, o una modifica di routine dell'SSID per isolare il traffico degli ospiti, può immediatamente bloccare l'intero sistema di controllo HVAC. Improvvisamente, hai quarantacinque unità offline, che lampeggiano in rosso, richiedendo un intervento fisico per ri-autenticare manualmente ogni singolo dispositivo.
C'è anche il problema del “telecomando Mini-Split”. In molte sale conferenze retrofit raffreddate da mini-split senza condotti, il telecomando portatile è il punto di guasto più grande. Si perde, le batterie si scaricano o viene bloccato in un cassetto. Aggiungere un IR blaster intelligente per imitare il telecomando aggiunge solo un altro livello di fragilità—un altro dispositivo che necessita di un alimentatore, una password Wi-Fi e un aggiornamento dell'app. L'obiettivo della gestione delle strutture è ridurre il numero di cose che possono svegliarti di sabato. Aggiungere dispositivi IoT in rete fa il contrario.
Forse siete interessati a
- Occupazione (Auto-ON/Auto-OFF)
- 12–24V DC (10–30VDC), fino a 10A
- Copertura a 360°, diametro 8–12 m
- Ritardo temporale 15 s–30 min
- Sensore di luce Spento/15/25/35 Lux
- Sensibilità Alta/Bassa
- Modalità di occupazione Auto-ON/Auto-OFF
- 100–265V CA, 10A (neutro richiesto)
- Copertura di 360°; diametro di rilevamento 8–12 m
- Ritardo temporale 15 s–30 min; Lux SPENTO/15/25/35; Sensibilità Alta/Bassa
- Modalità di occupazione Auto-ON/Auto-OFF
- 100–265V AC, 5A (fase neutra richiesta)
- Copertura di 360°; diametro di rilevamento 8–12 m
- Ritardo temporale 15 s–30 min; Lux SPENTO/15/25/35; Sensibilità Alta/Bassa
- 100V-230VAC
- Distanza di trasmissione: fino a 20m
- Sensore di movimento wireless
- Controllo cablato
- Voltaggio: 2 batterie AAA / 5 V CC (Micro USB)
- Modalità giorno/notte
- Ritardo: 15min, 30min, 1h (default), 2h
- Adattatore di alimentazione con spina EU
- Adattatore di alimentazione con spina UK
- Adattatore di alimentazione con spina US
- DC 5V
- Distanza di trasmissione: fino a 30 m
- Modalità giorno/notte
- DC 5V
- Distanza di trasmissione: fino a 30 m
- Modalità giorno/notte
- Voltaggio: 2 x AAA
- Distanza di trasmissione: 30 m
- Ritardo: 5s, 1m, 5m, 10m, 30m
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Corrente di carico: 10A Max
- Modalità Auto/Sleep
- Ritardo: 90s, 5min, 10min, 30min, 60min
- Modalità di occupazione
- 100V ~ 265V, 5A
- Filo di neutro richiesto
- 1600 piedi quadrati
- Tensione: DC 12v/24v
- Modalità: Auto/ON/OFF
- Ritardo: 15s~900s
- Dimmerazione: 20%~100%
- Occupazione, posto vacante, modalità ON/OFF
- 100~265V, 5A
- Filo di neutro richiesto
- Si adatta alla scatola posteriore UK Square
Entra in scena il Rayzeek: una vittoria per l'hardware “stupido”
Il controller di movimento Rayzeek si distingue dai giocattoli di livello consumer per essere senza scuse “stupido”. Non ha un'app. Non ha uno schermo touch. Non conosce la tua password Wi-Fi e non gli importa se la connessione internet dell'edificio cade. È un sensore di presenza fisico cablato che interrompe fisicamente il segnale di controllo o l'alimentazione all'unità HVAC quando una stanza è vuota.
Il dispositivo opera con una logica semplice e brutale: se non c'è nessuno, l'aria condizionata non dovrebbe funzionare. Usa un sensore a infrarossi passivo (PIR) per rilevare le firme termiche dei corpi in movimento. Quando vede persone, chiude un relè, permettendo al termostato (o al mini-split) di fare il suo lavoro. Quando smette di vedere persone, avvia un timer. Quando il timer scade, apre il relè, interrompendo la richiesta di raffreddamento o riscaldamento.

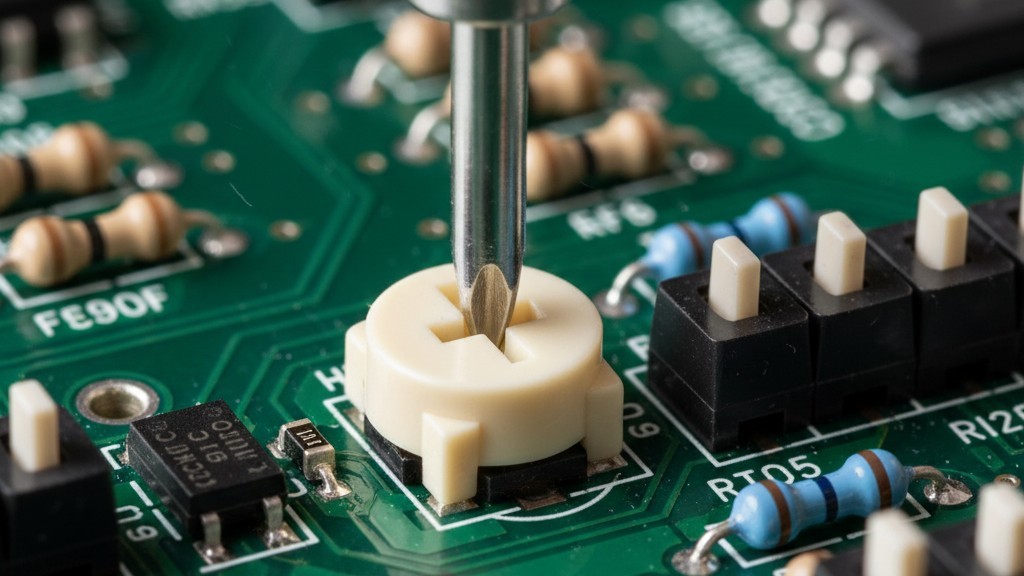

Questa semplicità meccanica è il suo principale punto di forza. All'interno dell'unità non ci sono menu software da navigare. Invece, trovi una fila di interruttori dip fisici e un potenziometro. Sono controlli che si regolano con un cacciavite da gioielliere, non con uno smartphone. Una volta impostati, rimangono tali. Sono immuni agli aggiornamenti firmware, alle interruzioni del server e all'inevitabile obsolescenza delle piattaforme cloud. Tra dieci anni, un relè sarà ancora un relè.
Il problema del “corpo morto” e l'arte del timeout
Installare l'hardware è solo metà della battaglia. Il successo o il fallimento di un sistema HVAC controllato dal movimento dipende interamente da un'impostazione: il ritardo del timeout. Qui falliscono la maggior parte delle installazioni, portando alla famigerata “danza delle braccia agitate”—quel momento in cui una stanza piena di dirigenti viene immersa nell'oscurità o nell'aria stagnante, costringendo qualcuno a alzarsi e agitare le braccia come un naufrago che segnala un aereo.
Cercate soluzioni per il risparmio energetico attivate dal movimento?
Contattateci per avere sensori di movimento PIR completi, prodotti per il risparmio energetico attivati dal movimento, interruttori per sensori di movimento e soluzioni commerciali Occupancy/Vacancy.
I sensori a infrarossi passivi hanno una debolezza. Sono eccellenti nel rilevare camminate, ingressi e uscite. Sono pessimi nel rilevare un membro del consiglio che legge un contratto per venti minuti senza muoversi. Nel settore, chiamiamo questo il problema del “corpo morto”. Se lasci il Rayzeek con l'impostazione predefinita di fabbrica—spesso bassa come 5 o 10 minuti—stai garantendo reclami. Stai risparmiando pochi centesimi sull'elettricità mentre spendi capitale politico con i tuoi inquilini.
La regola d'oro per le sale conferenze è un timeout minimo di 30 minuti. Devi superare aggressivamente la soglia di “immobilità” di una riunione noiosa. Se una riunione termina prima, il sistema funzionerà per altri trenta minuti. Questo è uno spreco accettabile. Il costo di far funzionare un singolo ventilconvettore per trenta minuti extra è trascurabile rispetto al costo di un inquilino che richiede un credito d'affitto perché la sua presentazione al cliente è stata interrotta da una stanza surriscaldata.
Hai anche l'opzione di regolare la sensibilità, di solito tramite una manopola sull'unità. In un corridoio ad alto traffico, potresti abbassarla per evitare falsi allarmi causati dai passanti. In una sala conferenze, vuoi alzare al massimo la sensibilità affinché il sensore rilevi il leggero spostamento di una persona che si appoggia indietro sulla sedia o digita su un laptop. Il Rayzeek consente questa granularità senza bisogno di un'interfaccia software, ma richiede che l'installatore effettui un sopralluogo e pensi come un occupante.
Logica di cablaggio e realtà della tensione
Quando si tratta di integrazione, il Rayzeek offre una flessibilità che si adatta alla realtà complicata degli edifici più vecchi. La maggior parte dei controlli commerciali funziona a 24V AC—la tensione standard del “cavo termostato”. Il Rayzeek può essere inserito in linea sul R (alimentazione) o Y (raffreddamento) filo, agendo come un guardiano. Quando la stanza è vuota, interrompe la connessione e l'unità HVAC crede che il termostato sia soddisfatto, indipendentemente da ciò che dice l'unità a parete.
Per mini-split senza condotti o unità PTAC (quelle che si vedono negli hotel), l'approccio cambia. Queste unità spesso non usano il cablaggio standard a 24V per il termostato. Qui, la capacità di “contatto secco” diventa essenziale. Molte teste di mini-split moderne hanno un ingresso specifico sulla loro scheda elettronica per un sensore finestra o un interruttore a scheda chiave. Si collega il Rayzeek a questa porta. Quando il sensore rileva la vacanza, segnala all'unità di entrare in modalità standby o “setback”.
Fai attenzione con i sistemi VRF/VRV di fascia alta, come quelli di Daikin o Mitsubishi. Questi spesso comunicano tramite segnali digitali proprietari, non semplici trigger on/off a 24V. In questi casi, non puoi semplicemente tagliare un filo senza causare un codice di errore. Potresti aver bisogno di un adattatore di interfaccia specifico dal produttore che fornisca un ingresso a contatto secco. Questa è l'unica area di incertezza dove un multimetro e una revisione dello schema sono obbligatori prima di tagliare qualsiasi filo.
La distinzione tra Vacanza e Occupazione
I responsabili delle strutture devono anche comprendere la differenza comportamentale tra la “Modalità Occupazione” (Auto-On/Auto-Off) e la “Modalità Vacanza” (Manual-On/Auto-Off).
Ispiratevi ai portafogli dei sensori di movimento Rayzeek.
Non trovate quello che volete? Non preoccupatevi. Ci sono sempre modi alternativi per risolvere i vostri problemi. Forse uno dei nostri portafogli può aiutarvi.
In “Modalità Occupazione,” il Rayzeek accende l'HVAC nel momento in cui qualcuno entra. Questo sembra comodo, ma in una sala conferenze con pareti di vetro, può portare a falsi avvii ogni volta che qualcuno passa davanti alla porta. La “Modalità Vacanza” è spesso la scelta superiore per il risparmio energetico. In questa configurazione, una persona deve accendere fisicamente il termostato o l'unità quando entra (confermando che desidera effettivamente la climatizzazione), ma il Rayzeek assicura che si spenga spento automaticamente quando esce. Elimina i cicli “fantasma” in cui l'aria condizionata funziona solo perché la squadra di pulizia è passata per svuotare un cestino.
La prova definitiva di affidabilità
Quando si valuta una qualsiasi soluzione di controllo degli edifici, applicare il “Test della Mattina di Natale.” Immagina che sia il 25 dicembre, sei fuori città e il sistema si guasta. Il tecnico di manutenzione junior di turno può ripararlo?
Se la soluzione richiede di accedere a un portale web, reimpostare una password o risolvere un conflitto di indirizzi IP, hai fallito il test. Riceverai una telefonata durante la cena delle feste. Se la soluzione prevede una scatola di plastica sulla parete, uno schema elettrico e un cacciavite a taglio, hai superato il test. Rayzeek supera il test. È uno strumento per operatori che comprendono che nella gestione degli impianti, la caratteristica più avanzata che un dispositivo può offrire è la capacità di essere dimenticato.
