Оптимізуйте споживання енергії в приватних офісах за допомогою розумного керування освітленням
Приватні офіси — це індивідуальні робочі місця, часто відокремлені стінами та дверима, що забезпечують тихе й зосереджене середовище для завдань, які потребують концентрації. Ці приміщення зазвичай оснащені стельовим освітленням і робочим освітленням, що може суттєво впливати на загальне енергоспоживання комерційної будівлі.
Попри свої переваги, у приватних офісах часто трапляється проблема, коли світло залишають увімкненим, коли приміщення не зайняте, що призводить до непотрібних втрат енергії. Це особливо проблематично, з огляду на те, що приватні офіси не зайняті безперервно протягом дня: працівники часто виходять на наради, перерви чи виконання інших завдань.
Щоб розв’язати цю проблему, датчики присутності пропонують ефективне рішення. Ці пристрої можуть автоматично вимикати світло, коли офіс порожній, суттєво знижуючи споживання енергії. Інтегруючи датчики присутності в приватні офіси, компанії можуть не лише відповідати вимогам енергетичних кодексів, а й досягати значної економії енергії та покращувати свої зусилля у сфері сталого розвитку.
Відповідайте енергетичним нормам
Міжнародний енергозберігаючий будівельний кодекс (IECC) — це типовий кодекс, розроблений Міжнародною радою кодексів (ICC) для встановлення мінімальних вимог до проєктування та будівництва щодо енергоефективності будівель. IECC оновлюється кожні три роки, щоб враховувати найновіші практики та технології енергозбереження.
IECC: чому вам варто звернути увагу
IECC широко впроваджений штатами та муніципалітетами по всіх Сполучених Штатах. IECC охоплює різні аспекти використання енергії, зокрема огороджувальні конструкції будівлі (стіни, дахи та вікна), системи опалення й охолодження та системи освітлення.
IECC встановлює обов’язкові засоби керування освітленням, такі як датчики присутності, щоб мінімізувати марнування енергії в незайнятих приміщеннях у різних зонах.
ANSI/ASHRAE/IES Standard 90.1, Енергетичний стандарт для об’єктів і будівель, за винятком малоповерхових житлових будівель, — це широко визнаний енергетичний стандарт, опублікований Американським товариством інженерів з опалення, охолодження та кондиціонування повітря (ASHRAE).
ASHRAE 90.1: чому це важливо
ASHRAE 90.1 використовується як еталон для енергетичних будівельних кодексів по всій території США та слугує шляхом дотримання вимог у межах IECC, який визначає мінімальні вимоги до енергоефективних характеристик компонентів комерційних будівель, зокрема огороджувальних конструкцій, систем HVAC, систем підігріву води та систем освітлення.
Стандарт ASHRAE 90.1 визначає максимально допустимі щільності потужності освітлення та мінімальні вимоги до керування освітленням, зокрема використання датчиків присутності в певних зонах.
Title 24, частина 6 Будівельних стандартів Каліфорнії, офіційно відомий як Стандарти енергоефективності будівель для житлових і нежитлових будівель. Title 24 адмініструється Енергетичною комісією Каліфорнії та періодично оновлюється, щоб відображати нові технології та методи енергоефективності.
Title 24: чому вам варто звернути увагу
Title 24 відомий своїми суворими вимогами, які часто вважаються більш жорсткими, ніж у багатьох інших енергетичних кодексах по всіх Сполучених Штатах. Title 24 встановлює строгі стандарти енергетичних характеристик для всіх аспектів будівництва, включно з опаленням, вентиляцією, кондиціюванням повітря (HVAC), підігрівом води та освітленням.
Title 24 вимагає встановлення датчиків присутності, які коригують освітлення залежно від зайнятості приміщення в певних зонах комерційних будівель, щоб енергія не витрачалася марно.
Запровадження енергетичних норм за штатами
Розгорніть, щоб побачити детальну таблицю ↓
| Штат | Чинний комерційний кодекс | Категорія ефективності комерційного кодексу |
|---|---|---|
| Алабама | 90.1-2013 | 90.1-2013 |
| Аляска | Немає на рівні штату | Немає загальнодержавного кодексу |
| Аризона | Самоврядність | |
| Арканзас | IECC 2009 і 90.1-2007 | 90.1-2007 |
| Каліфорнія | Стандарти енергоефективності будівель 2022 | 90.1-2019 |
| Колорадо | Самоврядність | Немає загальнодержавного кодексу |
| Коннектикут | IECC 2021 і 90.1-2019 | 90.1-2019 |
| Делавер | IECC 2018 і 90.1-2016 | 90.1-2013 |
| Округ Колумбія | 90.1-2013^ | 90.1-2019 |
| Флорида | IECC 2021 і 90.1-2019^ | 90.1-2016 |
| Джорджія | IECC 2015 і 90.1-2013^ | 90.1-2013 |
| Гаваї | Самоврядність | 90.1-2013 |
| Айдахо | IECC 2018 і 90.1-2016 | 90.1-2013 |
| Іллінойс | IECC 2021 і 90.1-2019 | 90.1-2019 |
| Індіана | 90.1-2007 | 90.1-2007 |
| Айова | IECC 2012 і 90.1-2010 | 90.1-2007 |
| Канзас | Самоврядність | Немає загальнодержавного кодексу |
| Кентуккі | IECC 2012 і 90.1-2010 | 90.1-2007 |
| Луїзіана | IECC 2021 і 90.1-2019^ | 90.1-2016 |
| Мен | IECC 2015 і 90.1-2013 | 90.1-2013 |
| Меріленд | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Массачусетс | IECC 2018 і 90.1-2016^ | 90.1-2019 |
| Мічиган | IECC 2015 і 90.1-2013^ | 90.1-2013 |
| Міннесота | 90.1-2019^ | 90.1-2019 |
| Міссісіпі | Немає на рівні штату | Немає загальнодержавного кодексу |
| Міссурі | Самоврядність | Немає загальнодержавного кодексу |
| Монтана | IECC 2021 і 90.1-2019 | 90.1-2019 |
| Небраска | IECC 2018 і 90.1-2016 | 90.1-2013 |
| Невада | IECC 2018 і 90.1-2016 | 90.1-2013 |
| Нью-Гемпшир | IECC 2018 і 90.1-2016^ | 90.1-2013 |
| Нью-Джерсі | 90.1-2019 | 90.1-2019 |
| Нью-Мексико | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Нью-Йорк | IECC 2018 і 90.1-2016^ | 90.1-2016 |
| Північна Кароліна | IECC 2015 і 90.1-2013^ | 90.1-2010 |
| Північна Дакота | Самоврядність | Немає загальнодержавного кодексу |
| Огайо | IECC 2021 і 90.1-2019^ | 90.1-2016 |
| Оклахома | IECC 2006 і 90.1-2004 | |
| Орегон | 90.1-2019 | 90.1-2019 |
| Пенсильванія | IECC 2018 і 90.1-2016 | 90.1-2013 |
| Род-Айленд | IECC 2018 і 90.1-2016^ | 90.1-2013 |
| Південна Кароліна | IECC 2009 і 90.1-2007 | 90.1-2007 |
| Південна Дакота | Самоврядність | Немає загальнодержавного кодексу |
| Теннессі | IECC 2021 і 90.1-2013 | 90.1-2007 |
| Техас | IECC 2015 і 90.1-2013 | 90.1-2013 |
| Юта | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Вермонт | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Вірджинія | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Вашингтон | Енергетичний кодекс штату Вашингтон 2018 | 90.1-2019 |
| Теннессі | IECC 2012 і 90.1-2010 | 90.1-2007 |
| Техас | IECC 2015 і 90.1-2013 | 90.1-2013 |
| Юта | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Вермонт | IECC 2018 і 90.1-2016^ | 90.1-2019 |
| Вірджинія | IECC 2021 і 90.1-2019^ | 90.1-2019 |
| Вашингтон | Енергетичний кодекс штату Вашингтон 2018 | 90.1-2019 |
| Західна Вірджинія | 90.1-2013 | 90.1-2013 |
| Вісконсин | IECC 2015 і 90.1-2013^ | 90.1-2010 |
| Вайомінг | Самоврядність | Немає загальнодержавного кодексу |
- ^ Коли поправку, що впливає на енергоефективність, можна було кількісно оцінити за допомогою DOE Prototype Building Models, її було враховано в аналізі.
- Для штатів, які впровадили і IECC, і 90.1, у цьому дослідженні код IECC зазвичай аналізується як чинний код штату, за винятком штатів із суттєвими поправками до IECC.
Ключові концепції посібника з проєктування для приватних офісів
Проєктування енергоефективного рішення керування освітленням для приватних офісів передбачає стратегічне розміщення датчиків присутності, щоб забезпечити повне охоплення простору.
- Розміщення датчика: Розташуйте датчик так, щоб він охоплював основні зони активності, наприклад робочий стіл і вхід. Датчик повинен мати чітку лінію огляду цих зон без перешкод з боку меблів або інших предметів. Для приватних офісів ефективними можуть бути як настінні, так і стельові датчики — залежно від планування приміщення та розташування меблів.
- Виявлення незначних рухів: Переконайтеся, що зона робочого столу потрапляє в зону виявлення незначних рухів датчика. Це означає, що навіть невеликі рухи, такі як друкування або перегортання сторінок у книжці, мають виявлятися датчиком, щоб запобігти вимкненню світла, коли простір зайнятий.
- Уникнення перешкоджання огляду: Якщо використовуються датчики, змонтовані на стіні, переконайтеся, що високі меблі, такі як книжкові шафи, не перекривають датчику огляд кімнати. Так само огляд датчика не має бути перекритий дверима, коли вони відчинені.
- Покриття входу: Датчик має мати чіткий огляд входу, щоб виявляти присутність одразу, щойно хтось заходить у кімнату. Якщо двері перекривають огляд датчика, коли відчинені, розгляньте використання додаткового датчика для покриття входу.
- Уникнення перешкод: Датчики не слід монтувати поблизу вентиляційних отворів, оскільки вібрації та потік повітря можуть знижувати їхню ефективність.
- Ручне керування: Передбачте ручні елементи керування, щоб користувачі могли вмикати/вимикати світло за потреби. Ці елементи керування мають бути зручно розташовані, часто біля входу.
Рекомендовані продукти та рішення
Настінні перемикачі з датчиком

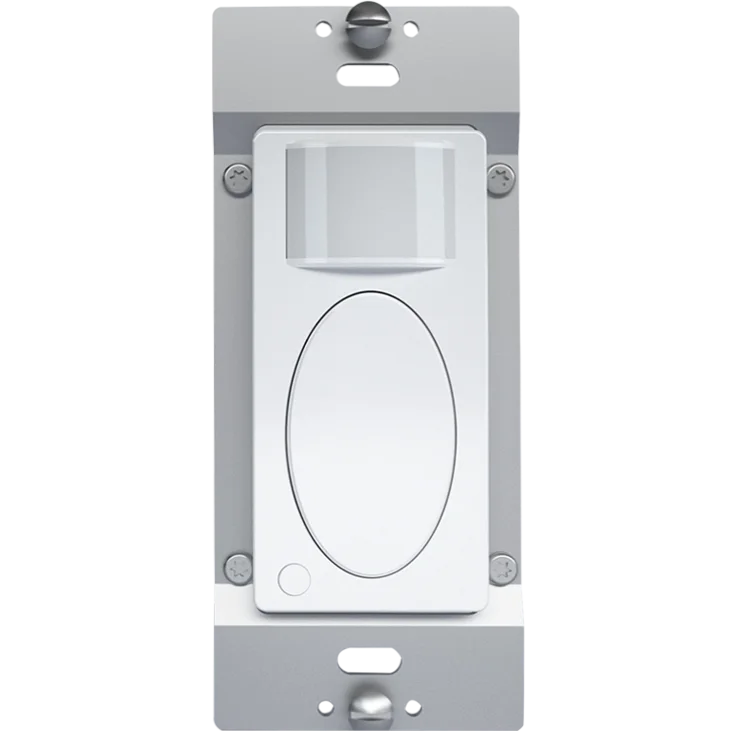

Перемикачі з датчиком руху RZ020/021
- Варіанти підключення: 2-дротове, 3-дротове, 4-дротове
- Присутність, відсутність, ручне ВКЛ/ВИМК
- Регульована затримка часу та керування рівнем навколишнього освітлення
Бездротові настінні датчики для кількох локацій
Набори RZ020A/021A + RZ022W
- Дротовий вимикач датчика присутності RZ021A/022A
- Бездротовий допоміжний перемикач (RZ022W) для керування з кількох місць
Стельові датчики присутності

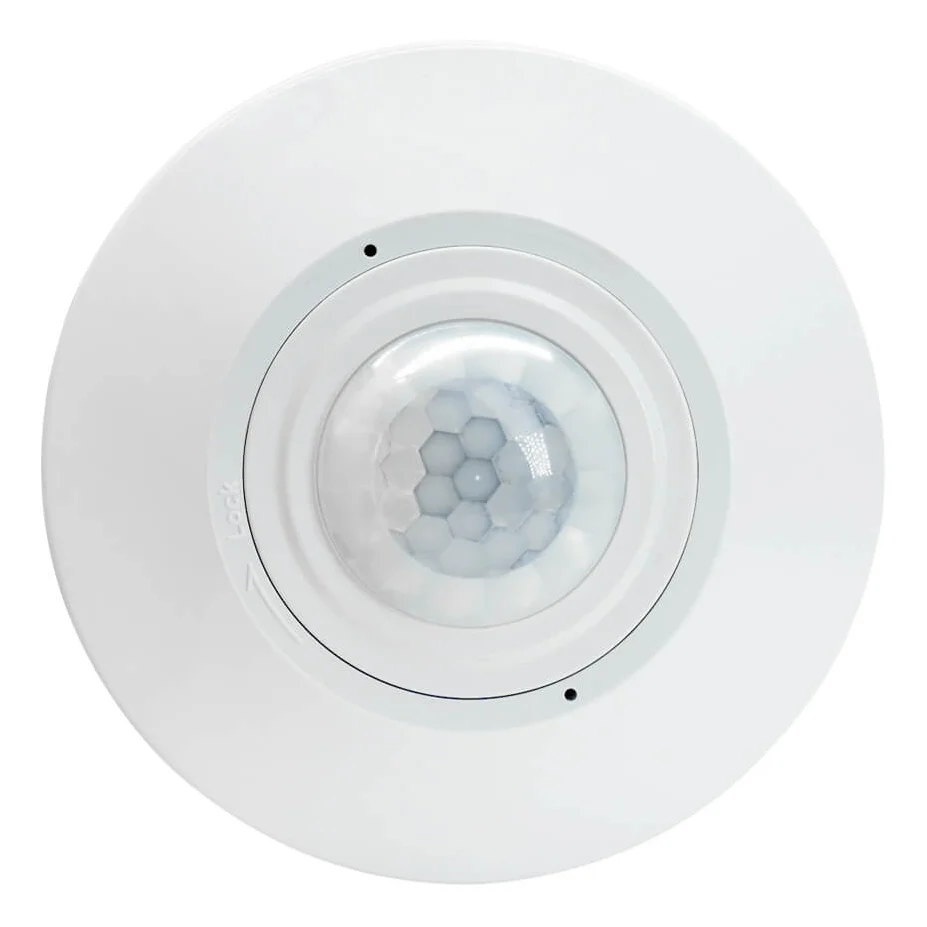

RZ036
- Дротові датчики присутності
- Авто УВІМКНЕННЯ, авто ВИМКНЕННЯ
- Доступні варіанти для мережевої напруги та низької напруги
Основні функції включають:
- Інтегроване ручне керування ON/OFF для всього освітлення
- Датчики відсутності (лише ручне ВКЛ): світло має вмикатися тільки вручну
- Регульована затримка часу: освітлення автоматично повністю вимикається через 15 хв
- Додатково: бездротові комплекти для кількох точок керування, щоб розширити діапазон керування без повторного прокладання проводки
- Додатково: доступні кілька варіантів підключення як для нового будівництва, так і для проєктів модернізації.
Відповідає обов’язковим положенням
IECC – 2011
C405.2.1 Керування датчиками присутності
Для керування освітленням у приміщенні мають бути встановлені датчики присутності.
Для приватних/малих офісів <300 кв. футів:
C405.2.1.1 Функції керування датчиками присутності
- Ручне вмикання або часткове вмикання не більше ніж 50% потужності.
- Повне вимкнення протягом 20 хвилин після того, як усі люди залишили приміщення
- Ручний елемент керування для вимкнення світла.
ASHRAE 90.1 – 2022
Для приватних/малих/закритих офісів <300 кв. футів:
9.4.1.1 a Локальне керування
Має бути один або більше пристроїв ручного керування освітленням, що забезпечують керування ВКЛ та ВИМК
усього освітлення в приміщенні.
9.4.1.1 b Обмежено до ручного УВІМКНЕННЯ
Жодне освітлення не повинно автоматично вмикатися
9.4.1.1 c Обмежено до часткового автоматичного УВІМКНЕННЯ
Не більше ніж 50% потужності освітлення для загального освітлення може бути дозволено автоматично вмикати
** ПРИМІТКА: Має бути впроваджено щонайменше один із пунктів 9.4.1.1 b або 9.4.1.1 c.
9.4.1.1 H Автоматичне повне ВИМКНЕННЯ
Усе освітлення в приміщенні має автоматично вимикатися протягом 20 хвилин після того, як усі люди залишили приміщення
Title 24 – 2022
Для приватних/малих офісів <250 кв. футів:
130.1 (a) Ручні зональні елементи керування.
Кожна зона, відокремлена перегородками на висоту стелі, повинна мати засоби керування освітленням, що дозволяють вручну вмикати та вимикати освітлення в цій зоні.
130.1 (c) Елементи керування вимкненням.
Освітлення має керуватися засобами керування з датчиком присутності, щоб автоматично вимикати (OFF) усе освітлення протягом 20 хвилин або менше після того, як зона керування стає незайнятою; такі засоби повинні працювати як:
- A. Керування з датчиком присутності (якщо 130.1(b) не вимагає багаторівневого керування освітленням); або
- B. Керування з датчиком присутності з частковим УВІМКНЕННЯМ, або
- C. Керування з датчиком відсутності, коли все освітлення реагує лише на ручний сигнал УВІМКНЕННЯ
