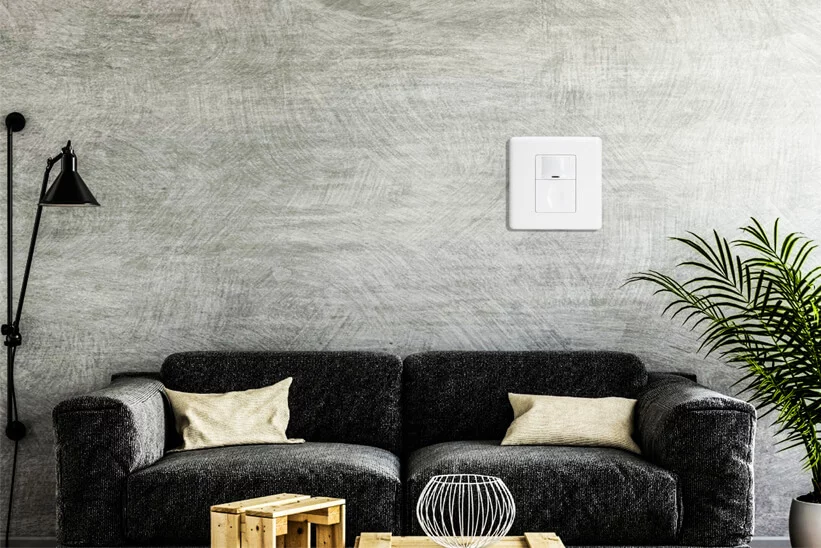

I sensori di movimento sono ottimi per il risparmio energetico e la comodità. Possono accendere automaticamente la luce quando rilevano il movimento di una persona e spegnerla quando non viene rilevato alcun movimento. Sia che si tratti di un utilizzo all'aperto o all'interno, un interruttore della luce con sensore di movimento è migliore di un interruttore meccanico nella maggior parte dei casi.
Contenuti
- Fase 1. Preparare gli strumenti per l'installazione
- Passo 2. Rimuovere il vecchio interruttore
- Passo 3. Cablaggio dell'interruttore della luce con sensore di movimento
- Passo 4. Fissare l'interruttore nella scatola a muro
Gli interruttori della luce con sensore di movimento sono ottimi per risparmiare energia e portare la comodità a casa nostra. Il sensore di movimento possono accendere automaticamente la luce quando entriamo nella stanza e spegnerla quando usciamo. Un interruttore con sensore di movimento è preferibile a una luce con sensore di movimento per uso domestico, perché la maggior parte delle volte dobbiamo controllare manualmente la luce. Inoltre, è più facile aggiornare il tradizionale interruttore a parete con un interruttore a sensore di movimento piuttosto che sostituire la lampada.
Non è mai troppo tardi per sostituire l'interruttore meccanico manuale con uno intelligente e ad attivazione di movimento. Cablaggio e installazione di un interruttore della luce con sensore di movimento può essere facile e veloce.
Non è necessario chiamare un elettricista per il lavoro. Tutto ciò che serve sono alcuni strumenti comuni come un cacciavite che ogni casa possiede (non avete un cacciavite?) e in 30 minuti potrete portare a termine il lavoro anche per i principianti senza conoscenze elettriche.
Guardate la versione video dell'installazione di un interruttore della luce con sensore di movimento.
Se volete un'istruzione passo passo da seguire, continuate a leggere.
Fase 1. Preparare gli strumenti per l'installazione
Prima di installare un interruttore della luce con sensore di movimento, preparate questi strumenti per accelerare il processo.
- Un interruttore della luce con sensore di movimento
- Cacciavite
- Opzionale
- Tagliafili: per tagliare i fili, se necessario.
- Connettori per fili: la maggior parte degli interruttori per sensori di movimento include di default i connettori per fili nella confezione degli accessori.
- Tester di tensione: per identificare il cavo caldo e verificare che la tensione sia disattivata.
- Nastri elettrici: per marcare il filo caldo
Passo 2. Rimuovere il vecchio interruttore
Spegnere l'interruttore della luce che si desidera sostituire e accendere/spegnere l'interruttore esistente più volte per assicurarsi che non ci sia corrente.
Ora possiamo rimuovere con sicurezza il vecchio interruttore. Supponiamo che non abbiate assolutamente conoscenze elettriche e che vi preoccupiate del cablaggio. In questo caso, potete fotografare il cablaggio esistente per applicare un cablaggio simile all'interruttore della luce con sensore di movimento o addirittura ripristinare il vecchio cablaggio e l'interruttore.
Cercate soluzioni per il risparmio energetico attivate dal movimento?
Contattateci per avere sensori di movimento PIR completi, prodotti per il risparmio energetico attivati dal movimento, interruttori per sensori di movimento e soluzioni commerciali Occupancy/Vacancy.
Se necessario, contrassegnare il filo caldo (il filo nero) con nastro adesivo.
Se non si sa quale sia il filo di carico o il filo caldo, utilizzare il tester di tensione per confermarlo con il seguente procedimento:
- Accendere l'interruttore
- Avvicinare il tester di tensione a ciascun filo nero
- Il filo caldo è alimentato, mentre il filo di carico non è alimentato.
- Spegnere l'interruttore
- Utilizzare la tensione vicino al filo caldo per assicurarsi che l'alimentazione sia disattivata.
- Contrassegnare il filo caldo con nastri elettrici
Passo 3. Cablaggio dell'interruttore della luce con sensore di movimento
Innanzitutto, assicurarsi che l'interruttore sia spento e che non ci sia corrente con un tester di tensione.
Ispiratevi ai portafogli dei sensori di movimento Rayzeek.
Non trovate quello che volete? Non preoccupatevi. Ci sono sempre modi alternativi per risolvere i vostri problemi. Forse uno dei nostri portafogli può aiutarvi.
Ora iniziamo a cablare l'interruttore della luce con sensore di movimento collegando i fili dello stesso colore.
- Cavo a caldo (nero) al cavo a caldo dell'interruttore della luce (nero)
- Filo di carico (nero o rosso) al filo di carico dell'interruttore della luce (rosso)
- Collegare tutti i fili neutri insieme (bianco)
- Collegare insieme tutti i fili di terra (verde o rame nudo)
Ora avvitiamo parzialmente l'interruttore del sensore di movimento nella scatola a muro e testiamo il cablaggio.
Accendere l'interruttore e l'interruttore della luce con sensore di movimento ha bisogno di un po' di tempo per riscaldamento e accenderà automaticamente la luce se il cablaggio è corretto.
Forse siete interessati a
- Ceiling-mounted PIR occupancy sensor with dry-contact relay output
- 12/24VDC or 12/24VAC low-voltage supply
- COM, NO, and NC isolated relay contacts for EMS, HVAC, and building control inputs
- Low-voltage DC recessed ceiling-mounted microwave motion sensor switch
- 12 VDC / 24 VDC input with 10-30 VDC range
- 10A max work current with adjustable time delay, Lux threshold, and sensitivity
- Higher-load recessed ceiling-mounted microwave motion sensor switch
- 100-265 VAC line-voltage input, 10A model
- 5.8 GHz microwave sensing with adjustable time delay, Lux threshold, and sensitivity
- Recessed ceiling-mounted microwave motion sensor switch
- 100-265 VAC line-voltage input, 5A model
- 5.8 GHz microwave sensing with adjustable time delay, Lux threshold, and sensitivity
- Ceiling-mounted RZ037 PIR occupancy sensor dimmer for 220V power
- 3A maximum working current with 660W rated load
- LUX button controls light-sensor ON/OFF and user-set dimming brightness
- Ceiling-mounted RZ037 PIR occupancy sensor dimmer for 110V power
- 3A maximum working current with 330W rated load
- LUX button controls light-sensor ON/OFF and user-set dimming brightness
- Low-voltage DC ceiling-mounted microwave motion sensor switch
- 12 VDC / 24 VDC input with 10-30 VDC range
- 10A max work current with adjustable time delay, Lux threshold, and sensitivity
- Higher-load ceiling-mounted microwave motion sensor switch
- 100-265 VAC line-voltage input, 10A model
- 5.8 GHz microwave sensing with adjustable time delay, Lux threshold, and sensitivity
- Ceiling-mounted microwave motion sensor switch
- 100-265 VAC line-voltage input, 5A model
- 5.8 GHz microwave sensing with adjustable time delay, Lux threshold, and sensitivity
- Low-voltage DC recessed ceiling mount PIR motion sensor switch
- 12 VDC / 24 VDC input with 10-30 VDC range
- Max work current 10A with adjustable time delay, Lux threshold, and sensitivity
- Higher-load recessed ceiling mount PIR motion sensor switch
- 100-265 VAC line-voltage input, 10A model
- 360-degree detection with adjustable time delay, Lux threshold, and sensitivity
- Recessed ceiling mount PIR motion sensor switch
- 100-265 VAC line-voltage input, 5A model
- 360-degree detection with adjustable time delay, Lux threshold, and sensitivity
- Wireless switch and receiver kit for indoor ON/OFF lighting control
- 100-230VAC, 50/60Hz receiver with 5A rated current
- CR2032-powered wireless switch with 2.4GHz communication
- Occupazione (Auto-ON/Auto-OFF)
- 12–24V DC (10–30VDC), fino a 10A
- Copertura a 360°, diametro 8–12 m
- Ritardo temporale 15 s–30 min
- Sensore di luce Spento/15/25/35 Lux
- Sensibilità Alta/Bassa
- Modalità di occupazione Auto-ON/Auto-OFF
- 100–265V CA, 10A (neutro richiesto)
- Copertura di 360°; diametro di rilevamento 8–12 m
- Ritardo temporale 15 s–30 min; Lux SPENTO/15/25/35; Sensibilità Alta/Bassa
- Modalità di occupazione Auto-ON/Auto-OFF
- 100–265V AC, 5A (fase neutra richiesta)
- Copertura di 360°; diametro di rilevamento 8–12 m
- Ritardo temporale 15 s–30 min; Lux SPENTO/15/25/35; Sensibilità Alta/Bassa
- 100V-230VAC
- Distanza di trasmissione: fino a 20m
- Sensore di movimento wireless
- Controllo cablato
- Voltaggio: 2 batterie AAA / 5 V CC (Micro USB)
- Modalità giorno/notte
- Ritardo: 15min, 30min, 1h (default), 2h
- Adattatore di alimentazione con spina EU
- Adattatore di alimentazione con spina UK
Premete i pulsanti sull'interruttore della luce per verificare se riuscite a controllare l'accensione e lo spegnimento della luce.
Passo 4. Fissare l'interruttore nella scatola a muro
Rafforzare le viti, installare le piastre di copertura e regolare l'interruttore in posizione diritta.
Ora è possibile regolare le funzioni dell'interruttore della luce con sensore di movimento in base alle impostazioni indicate nel manuale d'uso, come ad esempio sensore di occupazione e sensore di posto vacante modalità di rilevamento del movimento, ritardo e rilevamento della luce ambientale.
